ОБЩИЕ СВЕДЕНИЯ
Клапан электромагнитный муфтовый латунный с дистанционным управлением предназначен для применения в качестве запорного устройства в машинах стирки и химической чистки одежды.
Уплотнение в затворе - эластичное.
Направление подачи рабочей среды - на золотник.
Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх. Допускается отклонение от вертикали не более 15°.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
Материал основных деталей - латунь ЛЦ40Сд.
Материал основных уплотнительных элементов - фторопласт 4.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации УЗ по ГОСТ 15150-69.
Клапаны обеспечивают герметичность по классу А ГОСТ 9544-93.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка - 30000 циклов в пределах гарантийного срока.
Гарантийный срок хранения - 12 месяцев.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
0,6 (6)
|
|
Диаметр номинальный, DN, мм
|
10; 15
|
|
Рабочая среда
|
пар, конденсат
|
|
Температура рабочей среды, t °С
|
от +20 до +175
|
|
Температура окружающей среды, t °С
|
от +5
|
|
Присоединение к трубопроводу
|
муфтовое
|
|
Тип привода
|
электромагнитный
|
|
Изготовление и поставка
|
ТУ 26-07-074-72
|

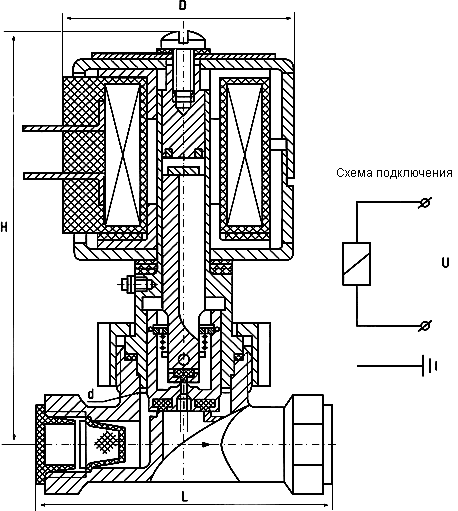

ЧЕРТЕЖ ОБЩЕГО ВИДА
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение
|
Характеристика электромагнита
|
d
|
Размеры, мм
|
Масса, не более
|
|
|
Напряжение, В
|
Частота, Гц
|
Мощность, Вт
|
Род тока
|
|
Н
|
L
|
D
|
|
|
П3.26291-010М
|
220
|
50
|
15
|
переменный
|
G
|
122
|
70
|
65
|
1,4
|
|
|
24
|
|
|
|
|
|
|
|
|
|
|
24
|
60
|
|
|
|
|
|
|
|
|
П3.26291-015М
|
220
|
50
|
|
|
G
|
125
|
|
|
1,5
|
|
|
24
|
|
|
|
|
|
|
|
|
|
|
24
|
60
|
|
|
|
|
|
|
|
|
