15б817р

(Т 26315-010)

Клапан электромагнитный (НО) запорный муфтовый латунный



15Б817р

ОБЩИЕ СВЕДЕНИЯ

Клапан электромагнитный (НО) запорный муфтовый латунный с дистанционным электрическим управлением предназначен для применения в качестве запорного устройства на трубопроводах.

Направление подачи рабочей среды для клапанов 15Б817р и 15Б817р1 - на золотник, для 15Б817р2 - под золотник.

 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации УЗ по ГОСТ 15150-69.

Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок - 24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка - 12000 циклов.

Гарантийный срок хранения - 12 месяцев.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал основных деталей - латунь ЛЦ40Сд.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

15Б817рНаименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15Б817р)

0,05 (0,5)



Диаметр номинальный, DN, мм

10



Рабочая среда

природный газ



Температура рабочей среды, t °C

до +30



Температура окружающей среды, t °С



от -20

Пропуск среды в затворе, см15Б817р/мин, не более



не допускается

Вид действия



нормально открытый

Степень защиты электромагнитного привода



IP 44;

для 15Б817р1 - IP 54

Присоединение к трубопроводу



муфтовое

Тип привода



электромагнитный

Режим работы ПВ, %



100

Изготовление и поставка



ТУ 26-07-055-2000

 ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТОВ

Обозначение

Условное обозна-

 чение

PN, МПа

кГс/см15Б817р

Температура рабочей среды, t °C

Характеристика электромагнита

Масса, кг, не более

Напряжение, В



Частота, Гц

Род тока

Мощность, Вт



Т 26315-010

15Б817р

от 0,005 до 0,03

 (от 0,05 до 0,3)

20

110

-

посто-

 янный



12

0,85

Т 26315-010-01

15Б817р1

1,1

Т 26315-010-02

15Б817р2

от 0 до 0,05

(от 0 до 0,5)



30

220

50

пере-

 менный

20

1,25

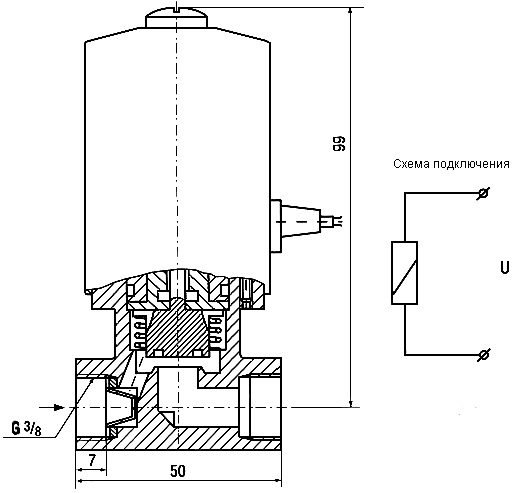

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15Б817р
