15б816р

(Т 26314-010)

Клапан электромагнитный (НЗ) запорный муфтовый латунный

 15Б816р

ОБЩИЕ СВЕДЕНИЯ

Клапан электромагнитный (НЗ) запорный муфтовый латунный с дистанционным электрическим управлением предназначен для применения в качестве запорного устройства на трубопроводах.

Направление подачи рабочей среды - на золотник.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации УЗ по ГОСТ 15150-69.

Клапаны обеспечивают герметичность по классу А ГОСТ 9544-93.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок - 24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка - 12000 циклов.

Гарантийный срок хранения - 12 месяцев.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал основных деталей - латунь ЛЦ40Сд.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15Б816р)



0,05 (0,5)

Диаметр номинальный, DN, мм



10

Рабочая среда



природный газ

Температура рабочей среды, t °C



до +20

Температура окружающей среды, t °C



от -20

Пропуск среды в затворе, см15Б816р/мин, не более



не допускается

Вид действия



нормально закрытый

Степень защиты электромагнитного привода



IP 44; для 15Б816р1 - IP 54

Присоединение к трубопроводу



муфтовое

Тип привода



электромагнитный

Изготовление и поставка



TУ 26-07-055-2000

 ХАРАКТЕРИСТИКИ ЭЛЕКТРОМАГНИТОВ

Обозначение

Условное обозначение

PN, МПа, кГс/см15Б816р

Температура рабочей среды, t °C



Характеристика электромагнита

Масса, кг, не более

Напряжение, В



Частота, Гц

Род тока

Режим работы ПВ, %



Т 26314-010

15Б816р

от 0,005 до 0,03

(от 0,05 до 0,3)



20

110

-

постоянный

100

0,75

Т 26314-010-01

15Б816р1

1,0

Т 26314-010-02

15Б816р2

от 0 до 0,05

(от 0 до 0,5)



220

50

переменный

0,75

Т 26314-010-03

15Б816р3

0,6 (6)



1,6 (16)

60

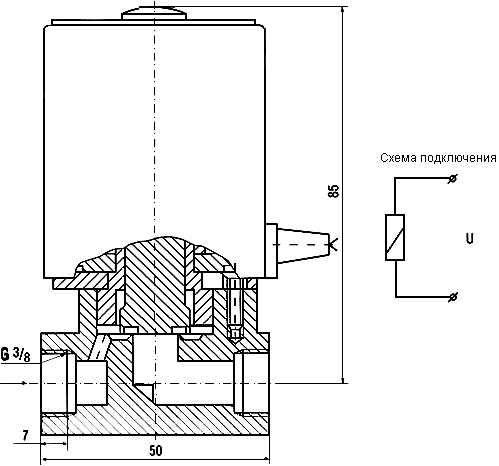

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15Б816р
