15ч9р

(ГИШФ 491115.DN.1)

Клапан (вентиль) запорный фланцевый из серого чугуна

15ч9р

ОБЩИЕ СВЕДЕНИЯ

Клапаны (вентили) запорные фланцевые из серого чугуна с крышкой на резьбе, с ручным управлением предназначены для установки на трубопроводах в качестве запорных устройств: 15ч9п1 - при транспортировке воды и пара с рабочей температурой до +225 °С; 15ч9р - при транспортировке воды с рабочей температурой до +50 °С, кроме опасных производственных объектов.

Клапаны (вентили) состоят из корпуса, через который при открытом затворе осуществляется поток рабочей среды; крышки; втулки сальника; маховика; шпинделя; узла затвора, состоящего из клапана, работающего совместно со шпинделем, и узла сальника, который обеспечивает герметичность по шпинделю.

Рабочее положение затвора - любое.

Направление подачи среды - под клапан.

Использование клапанов (вентилей) в качестве регулирующих не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапаны (вентили) обеспечивают герметичность по классу D ГОСТ 9544-75*.

 ________________

* Взамен действует ГОСТ 9544-93. - Примечание изготовителя базы данных.

Клапаны (вентили) сохраняют герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапанов (вентилей) в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю.

Срок консервации - 3 года. По истечении срока консервации клапаны (вентили) должны быть переконсервированы потребителем согласно ГОСТ 9.014-78.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование деталей

Марка материала



Корпус

чугун СЧ 15



Крышка

чугун СЧ 15



Шпиндель

сталь 20X13



Сальниковая набивка

АП по ГОСТ 5152-84



Прокладка

паранит



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15ч9р)

1,6 (16)



Диаметр номинальный, DN, мм



25; 32; 40; 50

Рабочая среда



вода, пар

Температура рабочей среды, t °С



до +225

Температура окружающей среды, t °C



от -14 до +40

Присоединение к трубопроводу



фланцевое

Тип привода



ручной

Масса, кг, не более



4,0; 4,8; 7,3; 9,35

Изготовление и поставка



ТУ 84-2339-005-95

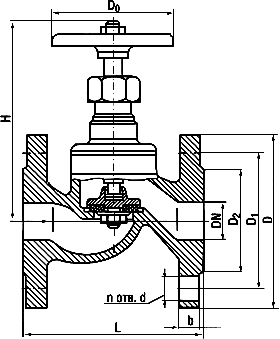

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15ч9р ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN, мм

D, мм

15ч9р, мм

15ч9р, мм



15ч9р, мм

L, мм

Н, мм

n

d, мм

b, мм

ГИШФ 491115. 025.1



25

115

85

68

80

120

132

4

14

14

ГИШФ 491115. 032.1



32

135

100

78

80

140

132

4

14

16

ГИШФ 491115. 040.1



40

145

110

88

120

170

165

4

18

16

ГИШФ 491115. 050.1



50

160

125

103

120

200

165

4

18

17
