15кч22нж

(КА 21143)

Клапан (вентиль) запорный фланцевый из ковкого чугуна

 15кч22нж

ОБЩИЕ СВЕДЕНИЯ

Клапан (вентиль) запорный фланцевый из ковкого чугуна предназначен для установки на трубопроводах в качестве запорного устройства при транспортировке перегретого пара с рабочей температурой до +300 °С, кроме опасных производственных объектов.

Присоединительные фланцы - по ГОСТ 12819-80 на PN 4,0 МПа (40 кГс/см15кч22нж).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 4,0 МПа (40 кГс/см15кч22нж).

Рабочее положение затвора - любое.

Направление подачи среды - под клапан.

Использование клапана (вентиля) в качестве регулирующего не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки УХЛ по ГОСТ 15150-69.

Клапан (вентиль) обеспечивает герметичность по классу С ГОСТ 9544-93.

Клапан (вентиль) сохраняет герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.

Срок службы - не менее 3 лет.

Гарантийная наработка - не менее 750 циклов.

Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



чугун КЧ 30-6

Крышка



чугун КЧ 30-6

Шпиндель



сталь 20X13

Сальниковая набивка



набивка АГ5Х5

Прокладка



паранит

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15кч22нж)

4,0 (40)



Диаметр номинальный, DN, мм

40; 50; 65; 80



Рабочая среда

перегретый пар



Температура рабочей среды, t °С

до +300



Температура окружающей среды, t °С

от -14 до +40



Присоединение к трубопроводу

фланцевое



Тип привода

ручной



Масса, кг, не более

12,5; 14,5; 26,5; 33,5



Изготовление и поставка

TУ 26-23-001-89

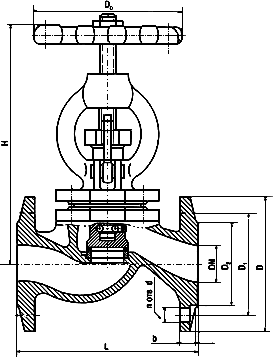

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15кч22нж

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN, мм

D, мм

15кч22нж, мм



15кч22нж, мм

15кч22нж, мм

L, мм

b, мм

d, мм



n

Н, мм

КА 21143-040



40

145

110

88

120

200

15

18

4

280

КА 21143-050



50

160

125

102

160

230

17

18

4

280

КА 21143-065



65

180

145

122

240

290

19

18

8

355

КА 21143-080



80

195

160

138

240

310

21

18

8

365
