15кч11р

(ВП)

Клапан (вентиль) пожарный сальниковый с муфтой и цапкой из ковкого чугуна

15кч11р

ОБЩИЕ СВЕДЕНИЯ

Клапан (вентиль) пожарный сальниковый с муфтой и цапкой, из ковкого чугуна, с ручным управлением, предназначен для установки в качестве запорного устройства на трубопроводах в системах пожаротушения при температуре рабочей среды до +50 °С.

Присоединение к трубопроводу: на входе - муфтовое по ГОСТ 6527-68; на выходе - цапковое по ГОСТ 2822-78 для присоединения пожарного шланга с брандспойтом.

Рабочее положение затвора - любое.

Направление подачи среды - под клапан.

Использование клапана (вентиля) в качестве регулирующего не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел клапана, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапан (вентиль) обеспечивает герметичность по классу D ГОСТ 9544-93.

Клапан (вентиль) сохраняет герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали

Марка материала



Корпус

ковкий чугун КЧ 30-6



Гайка

ковкий чугун КЧ 30-6



Шпиндель

сталь 20X13



Сальниковая набивка

АП по ГОСТ 5152-84



Прокладка

паранит



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Показатель



Давление номинальное, PN, МПа (кГс/см15кч11р)

1,6 (16)



Диаметр номинальный, DN, мм

50



Рабочая среда

вода



Температура рабочей среды, t °С

до +50



Температура окружающей среды, t °С

от -14 до +40



Присоединение к трубопроводу



муфтовое; цапковое

Тип привода



ручной

Масса, кг, не более



4,8

Изготовление и поставка



ТУ У 143091190.017-2001

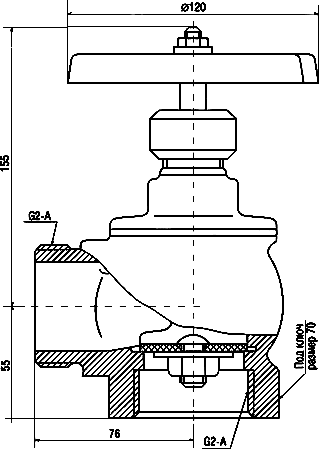

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15кч11р
