15нж57нж

(ЛШТИ.491116.003-14)

Клапан (вентиль) запорный проходной стальной

 15нж57нж

ОБЩИЕ СВЕДЕНИЯ

Клапаны (вентили) запорные проходные стальные с органом ручного управления предназначены для установки в качестве запорных устройств на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств при транспортировке рабочих сред, неагрессивных к материалам деталей, соприкасающихся с рабочей средой, и температурой до +300 °С.

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12819-80 на PN 16,0 МПа (160 кГс/см15нж57нж).

Фланцы задвижек - по ГОСТ 12815-80 (исп.7) на PN 16,0 МПа (160 кГс/см15нж57нж).

Ответные фланцы - по ГОСТ 12821-80 (исп.7) на PN 16,0 МПа (160 кГс/см15нж57нж).

Рабочее положение затвора - полностью открыто или полностью закрыто.

Установочное положение - любое.

Использование клапанов (вентилей) в качестве регулирующих не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел затвора, обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

Направление подачи среды - под тарелку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапаны (вентили) обеспечивают герметичность по классу А ГОСТ 9544-93.

Клапаны (вентили) сохраняют герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

15c57нж



сталь 25

15лс57нж



сталь 15Х5М

15нж57нж



сталь 12Х18Н10Т

(ЛШТИ.491116.003-02;



ЛШТИ.491116.003-06;



ЛШТИ.491116.003-10;



ЛШТИ.491116.003-14;



ЛШТИ.491116.003-18;



ЛШТИ.491116.003-22)



15нж57нж



сталь 10Х17Н13М2Т

(ЛШТИ.491116.003-03;



ЛШТИ.491116.003-07;



ЛШТИ.491116.003-11;



ЛШТИ.491116.003-15;



ЛШТИ.491116.003-19;



ЛШТИ.491116.003-23)



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15нж57нж)

16,0 (160)



Диаметр номинальный, DN, мм



15; 20; 25

Рабочая среда

жидкие и газообразные среды, неагрессивные к материалам корпуса



Температура рабочей среды, t °С

до +300



Температура окружающей среды, t °С



от -14 до +40

Присоединение к трубопроводу



муфтовое по ГОСТ 6211-81; фланцевое

Тип привода



ручной

Масса, кг, не более:

муфтового



2,6; 2,9; 4,0

фланцевого



4,56; 6,88; 8,02

Изготовление и поставка

ТУ 3742-002-07533604-94

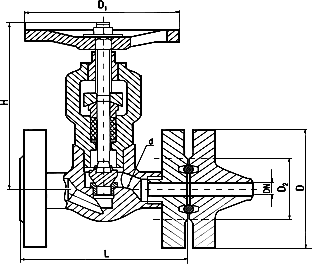

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНА МУФТОВОГО

15нж57нж

Обозначение

Табличная фигура

DN, мм



d, мм

D

15нж57нж, мм

L, мм

H, мм

ЛШТИ.491116.003-12

15с57нж



15

10

R 15нж57нж

140

95

155

ЛШТИ-491116.003-13

15лс57нж



ЛШТИ. 491116.003-14

15нж57нж



ЛШТИ.491116.003-15

15нж57нж



ЛШТИ.491116.003-16

15с57нж



20

15

R 15нж57нж

140

110

164

ЛШТИ.491116.003-17

15лс57нж



ЛШТИ.491116.003-18

15нж57нж



ЛШТИ.491116.003-19

15нж57нж



ЛШТИ.491116.003-20

15с57нж



25

20

R 1

160

130

185

ЛШТИ.491116.003-21

15лс57нж



ЛШТИ.491116.003-22

15нж57нж



ЛШТИ.491116.001-23

15нж57нж



 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНА ФЛАНЦЕВОГО

15нж57нж

Обозначение

Табличная фигура



DN, мм

d, мм

D, мм

15нж57нж, мм

15нж57нж, мм

L, мм

Н, мм

ЛШТИ.491116.003

15с57нж



15

12

105

140

75

135

155

ЛШТИ.491116.003-01

15лс57нж

ЛШТИ.491116.003-02

15нж57нж

ЛШТИ.491116.003-03

15нж57нж

ЛШТИ.491116.003-04

15с57нж

20



18

125

140

90

154

164

ЛШТИ.491116.003-05

15лс57нж

ЛШТИ.491116.003-06

15нж57нж

ЛШТИ.491116.003-07

15нжс57нж

ЛШТИ.491116.003-08

15с57нж

25



160

100

ЛШТИ.491116.003-09

15лс57нж

25

135

178

185

ЛШТИ.491116.003-10

15нж57нж

ЛШТИ.491116.001-11

15нж57нж
