15с52нж9м; 15с52нж10м; 15с52нж11м

(КЗ 21200м)

Клапан (вентиль) запорный проходной стальной фланцевый

 15с52нж9м; 15с52нж10м; 15с52нж11м

ОБЩИЕ СВЕДЕНИЯ

Клапаны (вентили) запорные проходные стальные фланцевые с ручным управлением предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих природный газ, воду и пар с рабочей температурой до 400 °С.

Фланцы клапанов (вентилей) - по ГОСТ 12819-80 на PN 6,3 МПа (63 кГс/см15с52нж9м; 15с52нж10м; 15с52нж11м).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80.

Ответные фланцы - по ГОСТ 12821-80 на PN 6,3 МПа (63 кГс/см15с52нж9м; 15с52нж10м; 15с52нж11м), исполнение 2.

Рабочее положение затвора - любое.

Использование клапанов (вентилей) в качестве регулирующих не допускается.

При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который, перемещаясь, поднимает или опускает узел клапана (вентиля), обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).

Направление подачи среды - под клапан.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1; ХЛ1; Т1 по ГОСТ 15150-69.

Клапаны (вентили) обеспечивают герметичность по классу А; С, ГОСТ 9544-93.

Клапаны (вентили) сохраняют герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

Гарантийная наработка - 500 циклов в пределах гарантийного срока эксплуатации.

Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Табличная фигура

Обозначение

DN, мм

PN, МПа

Присоединение к трубопроводу

Масса, кг, не более



Рисунок

15с52нж9м

К3 21200.015М

15



6.3

фланцевое, исполнение 3 по ГОСТ 12815-80



6,9

1

15с52нж10м

К3 21200.015М

фланцевое, исполнение 3 по ГОСТ 12815-80; с ответными фланцами по ГОСТ 12821-80, исполнение 2 по ГОСТ 12815-80



10,5

2

15с52нж11м

К3 21200.015М

под приварку встык

5,4

3

15с52нж9м

К3 21200.020М

20

6.3

фланцевое, исполнение 3 по ГОСТ 12815-80



8,9

1

15с52нж10м

К3 21200.020М

фланцевое, исполнение 3 по ГОСТ 12815-80; с ответными фланцами по ГОСТ 12821-80, исполнение 2 по ГОСТ 12815-80



14,0

2

15с52нж11м

К3 21200.020М

под приварку встык

6,1

3

15с52нж9м

К3 21200.025М

25

6.3

фланцевое, исполнение 3 по ГОСТ 12815-80



11,5

1

15с52нж10м

К3 21200.025М

фланцевое, исполнение 3 по ГОСТ 12815-80; с ответными фланцами по ГОСТ 12821-80, исполнение 2 по ГОСТ 12815-80



17,9

2

15с52нж11м

К3 21200.025М

под приварку встык

7,1

3

15с52нж9м

К3 21200.032М

32

6.3

фланцевое, исполнение 3 по ГОСТ 12815-80



16,0

1

15с52нж10м

К3 21200.032М

фланцевое, исполнение 3 по ГОСТ 12815-80; с ответными фланцами по ГОСТ 12821-80, исполнение 2 по ГОСТ 12815-80



25,3

2

15с52нж11м

К3 21200.032М

под приварку встык

10,3

3

15с52нж9м

К3 21200.040М

40

6.3

фланцевое, исполнение 3 по ГОСТ 12815-80



17,9

1

15с52нж10м

К3 21200.040М

фланцевое, исполнение 3 по ГОСТ 12815-80; с ответными фланцами по ГОСТ 12821-80, исполнение 2 ГОСТ 12815-80



27,7

2

15с52нж11м

К3 21200.040М

под приварку встык

12,7

3

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15с52нж9м; 15с52нж10м; 15с52нж11м)

6,3 (63)



Диаметр номинальный, DN, мм



15; 20; 25; 32; 40

Рабочая среда



вода, пар, природный газ

Температура рабочей среды, t °С

природный газ, вода, пар



от -40 до +150

от +1 до +150



Температура окружающей среды, t °С



от -30 до +50

Тип привода



ручной

Присоединение к трубопроводу



фланцевое; под приварку

Коэффициент гидравлического сопротивления



6,5

Изготовление и поставка



ТУ 26-07-1567-91

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



сталь 20

Крышка



сталь 20

Шпиндель



сталь 35

Золотник



сталь 20X13

Сальниковая набивка



АП по ГОСТ 5152-84

Прокладка



паранит

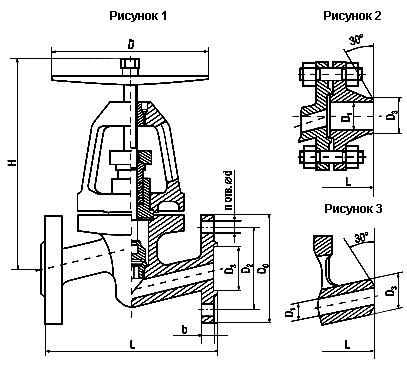

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

15с52нж9м; 15с52нж10м; 15с52нж11м

Обозначение

DN, мм

L, мм

D, мм

15с52нж9м; 15с52нж10м; 15с52нж11м, мм



15с52нж9м; 15с52нж10м; 15с52нж11м, мм

15с52нж9м; 15с52нж10м; 15с52нж11м, мм



15с52нж9м; 15с52нж10м; 15с52нж11м, мм

b, мм

d, мм

п

Н, мм

15с52нж9м



15

175

150

-

75

40

105

16

14

4

206

15с52нж10м

273

12

19

15с52нж11м

175

15

-

31

-

-

-

-

15с52нж9м



20

190

200

-

90

50

125

18

18

4

220

15с52нж10м

304

18

26

15с52нж11м

190

20

-

38

-

-

-

-

15с52нж9м

25



200

200

-

100

57,5

135

20

18

4

220

15с52нж10м

318

25

33

15с52нж11м

200

25

-

46

-

-

-

-

15с52нж9м

32



210

250

-

110

65

150

21

22

4

301

15с52нж10м

336

31

39

15с52нж11м

210

32

-

52

-

-

-

-

15с52нж9м

40

225

250

-



125

75

165

21

22

4

299

15с52нж10м

355

37

46

15с52нж11м

225

40

-

58

-

-

-

-
