15с22нж1

(ПТ 21017)

Клапан (вентиль) запорный стальной проходной фланцевый

15с22нж1

ОБЩИЕ СВЕДЕНИЯ

Клапаны (вентили) запорные стальные проходные фланцевые с органами ручного управления предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих воду, перегретый пар, неагрессивные жидкости с температурой до +425 °С, жидкие и газообразные нефтепродукты с температурой до +300 °С.

Присоединительные фланцы - по ГОСТ 12819-80 на PN 4,0 МПа (40 кГс/см15с22нж1).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, 12821-80 на PN 4,0 МПа (40 кГс/см15с22нж1).

Строительная длина - по ГОСТ 3326-86.

Рабочее положение клапанов - любое.

Рабочее положение затвора - полностью открыто или полностью закрыто.

Использование клапанов запорных (вентилей) в качестве регулирующей арматуры не допускается.

При вращении маховика шпиндель с золотником поднимается или опускается по резьбовой втулке, тем самым открывая или закрывая затвор клапана.

Направление подачи среды - под золотник (указывается стрелкой на корпусе).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69. Исполнение для умеренного климата (t от -30 до +50 °С).

Клапаны запорные (вентили) обеспечивают герметичность в затворе по классу А; В, ГОСТ 9544-93 DN 40; 50; 65; 80; 100 мм и классу С, ГОСТ 9544-93 DN 150; 200 мм.

Клапаны запорные (вентили) сохраняют герметичность по отношению к внешней среде при любом положении затвора.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

Гарантийная наработка - 350 циклов в пределах гарантийного срока эксплуатации.

Срок консервации - 3 года.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



сталь 25Л

Крышка



сталь 25Л

Сальник



сталь 25Л

Шпиндель



сталь 20x13

Набивка



АП-31

Прокладка



паранит ПОН-Б

Ответные фланцы



сталь 3сп; 20

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Табличная фигура

PN,

МПа (кгс/см15с22нж1)

DN, мм

Класс герметичности по

 ГОСТ 9544-93



Рабочая среда

Температура рабочей среды, °С

15с22нж

4,0 (40)

40; 50; 65; 80; 100

В

вода, пар, неагрессивные среды



425

15с22нж4

4,0 (40)

40; 50; 65; 80; 100

А

жидкие и газообразные нефтепродукты



300

15с22нж1

4,0 (40)

150; 200

С

вода, пар, неагрессивные жидкости



425

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Показатель



Давление номинальное, PN, МПа (кГс/см15с22нж1)

4,0 (40)



Диаметр номинальный, DN, мм



40; 50; 65; 80; 100; 150; 200

Рабочая среда

вода, пар, неагрессивные жидкости, жидкие и газообразные нефтепродукты



Температура рабочей среды, t °С



до +425

Температура окружающей среды, t °С



от -30 до +50

Класс герметичности по ГОСТ 9544-93



А; В; С

Присоединение к трубопроводу



фланцевое

Масса, кг, не более



16,0; 18,5; 32,4; 41,0; 58,0; 106,0; 168,0

Изготовление и поставка



ТУ 3742-002-0218087-96

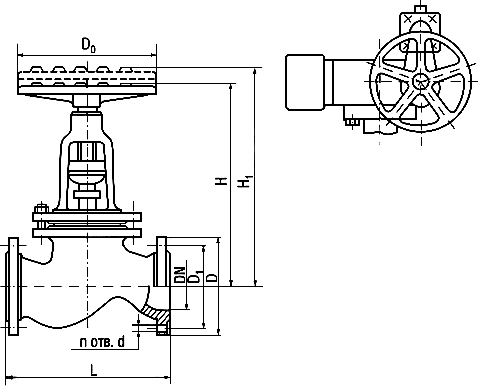

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

15с22нж1

Обозначение

DN, мм



D, мм

15с22нж1, мм

15с22нж1, мм



L, мм

Н, мм

15с22нж1, мм

d, мм

n

ГЛ 21003М-40

40

145

110

160

200

231

277

18

4



ГЛ 21003М-50

50

160

125

160

230

231

277

18

4



ГЛ 21003М-65

65

180

145

240

290

297

357

18

8



ГЛ 21003М-80

80

195

160

240

310

297

357

18

8



ГЛ 21003М-100

100

230

190

320

350

331

389

22

8



ПТ 21017-150

150

300

250

400

480

590

640

26

8



ПТ 21017-200

200

375

320

560

600

655

725

30

12
