15с10п

Клапан (вентиль) запорный проходной цапковый стальной

 15с10п

ОБЩИЕ СВЕДЕНИЯ

Клапан (вентиль) запорный проходной цапковый стальной предназначен для установки в качестве запорного устройства на трубопроводах с жидким и газообразным аммиаком. Поставляется в комплекте с наворачивающимся фланцем. Может использоваться как в цапковом, так и во фланцевом исполнении.

Клапан (вентиль) состоит из следующих основных узлов и деталей: корпуса, через который при открытом затворе осуществляется поток рабочей среды; узла затвора, состоящего из клапана (золотника), соединенного со штоком и обеспечивающего герметичное перекрытие проходного отверстия клапана; узла сальника, обеспечивающего герметичность по шпинделю по отношению к внешней среде; втулки (корпуса сальника); ручного привода (маховика).

Вращением маховика передается поступательное движение штоку, который открывает или полностью закрывает проходное отверстие корпуса у запорных клапанов.

Клапан (вентиль) устанавливается на трубопроводе так, чтобы направление потока рабочей среды совпало с направлением стрелки на корпусе клапана. Рабочая среда подается под золотник.

Использование клапанов в качестве регулирующих не допускается.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации У1 по ГОСТ 15150-69.

Клапан (вентиль) обеспечивает герметичность по классу А ГОСТ 9544-93.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

Гарантийный срок хранения - 12 месяцев.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал основных деталей - сталь углеродистая.

Материал основных уплотнительных элементов - фторопласт 4.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15с10п)

2,5 (25)



Диаметр номинальный, DN, мм



15

Рабочая среда

жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30



Температура рабочей среды, t °C



от -40 до +150

Температура окружающей среды, t °С



от -50

Присоединение к трубопроводу



цапковое, фланцевое

Тип привода



ручной

Масса, кг, не более



4,0

Изготовление и поставка

ТУ 091540.0048РБ

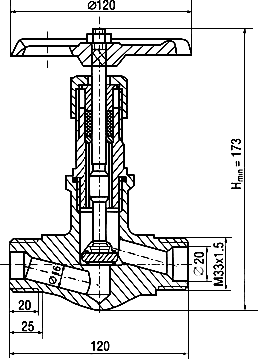

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15с10п
