Дом arrow Водоснабжение arrow Вб-2
Вб-2

(НЗ 28.00.00), (НЗ 103.00.00)

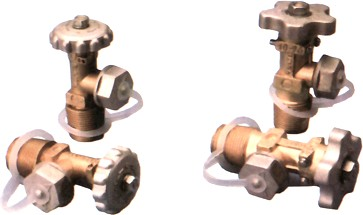

Клапан (вентиль) баллонный угловой латунный

 ВБ-2

ОБЩИЕ СВЕДЕНИЯ

Клапан (вентиль) баллонный угловой латунный предназначен для установки на стандартные 50-литровые (НЗ 28.00.00) и 5; 12; 27; 50-литровые (НЗ 103.00.00) баллоны для сжиженных углеводородных газов в качестве запорных устройств. Боковой штуцер вентиля предназначен для присоединения регуляторов типа 1 по ГОСТ 21805-94.

Направление подачи среды - под клапан через нижний штуцер.

Использование клапанов (вентилей) в качестве регулирующих не допускается.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации У1 по ГОСТ 15150-69.

Клапаны (вентили) обеспечивают герметичность по классу А ГОСТ 9544-93.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 36 месяцев со дня ввода в эксплуатацию.

Гарантийный срок хранения - 2 года со дня изготовления.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал основных деталей - латунь ЛЦ40Сд.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Показатель



Давление номинальное, PN, МПа (кГс/смВБ-2)

1,6 (16)



Диаметр номинальный, DN, мм

6



Массовый расход газа при давлении на вентиле 1 МПа, кг/мин, не менее

12,8

Рабочая среда

газ

Температура рабочей среды, t °С

от -40 до +45

Температура окружающей среды, t °С

от -40

Момент силы на маховике, не более Н.м

4,75

Момент силы завинчивания вентиля в баллон, Н.м

220±40

Число оборотов маховика, не более

1,7

Присоединение к трубопроводу

штуцерное

Тип привода

ручной

Рабочая высота, мм

(НЗ 28.00.00)



100

(НЗ 103.00.00)

93

Масса, кг, не более



(НЗ 28.00.00)

0,32

(НЗ 103.00.00)

0,27

Изготовление и поставка



(НЗ 28.00.00)

ГОСТ 21804-94

(НЗ 103.00.00)

ТУ РБ 00153637.029-97

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ВБ-21 - корпус; 2 - шток; 3 - маховик
