Клапан (вентиль) запорный муфтовый латунный
ОБЩИЕ СВЕДЕНИЯ
Клапан (вентиль) запорный муфтовый латунный предназначен для установки в качестве запорного устройства на трубопроводах для транспортировки насыщенного пара с температурой рабочей среды до +200 °С.
При вращении маховика резьбовая втулка преобразует вращательное движение в поступательное движение шпинделя, который поднимает или опускает узел клапана (вентиля), обеспечивая тем самым полное открытие или закрытие проходного отверстия клапана (вентиля).
Закрытие клапана (вентиля) производится вращением рукоятки по часовой стрелке, открытие - вращением рукоятки против часовой стрелки.
Установочное положение крана на трубопроводе - любое.
Направление подачи рабочей среды - под золотник.
Клапан (вентиль) относится к классу восстанавливаемых изделий.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации У1 по ГОСТ 15150-69.
Клапаны (вентили) обеспечивают герметичность по классу С ГОСТ 9544-93.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок при соблюдении потребителем требований технических условий при хранении, монтаже и эксплуатации клапанов (вентилей) - 12 месяцев со дня ввода в эксплуатацию.
Срок службы клапанов (вентилей) - 5 лет.
Срок консервации - 3 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
1,6 (16)
|
|
Диаметр номинальный, DN, мм
|
15; 20; 25; 32; 40; 50
|
|
Рабочая среда
|
насыщенный пар
|
|
Температура рабочей среды, t °C
|
до +200
|
|
Температура окружающей среды, t °С
|
от -40
|
|
Присоединение к трубопроводу
|
муфтовое
|
|
Тип привода
|
ручной
|
|
Масса, кг, не более
|
0,28; 0,37; 0,59; 0,68; 1,43; 1,94
|
|
Изготовление и поставка
|
ГОСТ 12.2.063-81; ТУ 26-01-1392-86
|
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Обозначение детали
|
Наименование детали
|
Марка материала
|
|
0754.508 112.903
|
Корпус
|
ЛЦ40с
|
|
0754.403 673.905
|
Корпус головки
|
ЛЦ40с
|
|
0754.401 617.912
|
Шпиндель
|
ЛС59-1
|
|
0754.409 873.938
|
Гайка сальника
|
ЛЦ40с
|
|
0754.403 321.016
|
Золотник
|
ЛЦ40с
|
|
0754.409 457.901
|
Маховик
|
АЛ-2
|

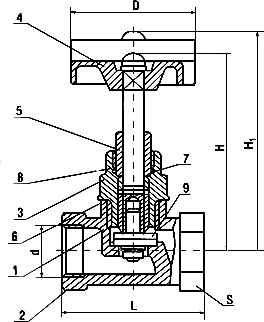

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
 1 - шпиндель; 2 - корпус; 3 - корпус головки; 4 - маховик; 5 - гайка сальника; 6 - прокладка; 7 - шайба; 8 - набивка сальниковая; 9 - золотник
|
Обозначение
|
DN, мм
|
d
|
L, мм
|
Н, мм
|
 , мм
|
D, мм
|
S, мм
|
|
15Б1п
|
15
|
 -ВВ
|
55
|
82
|
90
|
50
|
27
|
|
|
20
|
 -ВВ
|
65
|
82
|
92
|
50
|
32
|
|
|
25
|
1-ВВ
|
80
|
100
|
110
|
65
|
41
|
|
|
32
|
 -ВВ
|
95
|
100
|
112
|
65
|
50
|
|
|
40
|
 -ВВ
|
110
|
120
|
134
|
80
|
60
|
|
|
50
|
2-ВВ
|
130
|
130
|
146
|
80
|
70
|
|
