Машина МУМС-11- ОКП 4833888715; ТУ 22-015-268-88; ОК N 4.01.84 - (рис.1) предназначена для механизации трудоемких работ в сельском хозяйстве.

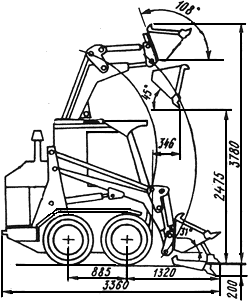

Рис.1. Универсальная малогабаритная строительная машина МУМС-11
МУМС-11 представляет собой шасси БШ-11 со сменными видами рабочего оборудования.
Рабочее оборудование: погрузочный (рис.2), заглубляющий, планировочные ковши; грузовые вилы (рис.3); грузовая стрела (рис.4); бульдозерный отвал (рис.5); дорожная щетка (рис.6); гидромолот (рис.7); гидробур (рис.8); экскавационное оборудование (рис.9); пескоразбрасыватель (рис.10); фрезерно-роторный снегоочиститель (рис.11); плужный снегоочиститель (рис.12) устанавливается на базовое шасси с помощью быстросъемного устройства.
|
|
|
|
|
Рис.2.Погрузочный ковш
|
Рис.3. Грузовые вилы
|
Рис.4. Грузовая стрела
|
|
|
|
|
|
Рис.5. Бульдозерный отвал
|
Рис.6. Дорожная щетка
|
Рис.7. Гидромолот
|
|
|
|
|
Рис.8. Гидробур
|
Рис.9. Экскавационное оборудование
|
|
|
|
|
|
Рис.10. Пескоразбрасыватель
|
Рис.11. Фрезерно-роторный снегоочиститель
|
Рис.12. Плужный снегоочиститель
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МУМС-11
|
|
Базовое шасси:
|
|
|
|
|
|
модель
|
БШ-11
|
|
|
|
грузоподъемность, кг
|
600
|
|
|
|
мощность двигателя, кВт
|
18
|
|
|
|
скорость движения, км/ч:
|
|
|
|
|
вперед
|
11
|
|
|
|
назад
|
5
|
|
|
|
база, мм
|
885
|
|
|
|
колея, мм
|
1265
|
|
|
|
дорожный просвет, мм
|
165
|
|
|
|
габаритные размеры, мм:
|
|
|
|
|
длина
|
2650
|
|
|
|
ширина
|
1500
|
|
|
|
высота
|
2250
|
|
|
|
Масса, кг
|
2350
|
|
|
|
Рабочее оборудование:
|
|
|
|
|
погрузочный ковш:
|
|
|
|
|
вместимость, м
|
0,27
|
|
|
|
масса, кг
|
120
|
|
|
|
заглубляющий ковш:
|
|
|
|
|
вместимость, м
|
0,27
|
|
|
|
масса, кг
|
120
|
|
|
|
планировочный ковш:
|
|
|
|
|
вместимость, м
|
0,3
|
|
|
|
масса, кг
|
130
|
|
|
|
грузовые вилы:
|
|
|
|
|
длина, м
|
0,73
|
|
|
|
ширина расстановки, м:
|
|
|
|
|
наибольшая
|
1,068
|
|
|
|
наименьшая
|
0,1
|
|
|
|
масса, кг
|
180
|
|
|
|
грузовая стрела:
|
|
|
|
|
высота крюка, м:
|
|
|
|
|
наибольшая
|
3,5
|
|
|
|
наименьшая
|
0,8
|
|
|
|
вылет крюка, м:
|
|
|
|
|
наибольший
|
1,8
|
|
|
|
наименьший
|
1,24
|
|
|
|
масса, кг
|
50
|
|
|
|
бульдозерный отвал:
|
|
|
|
|
длина, мм
|
1500
|
|
|
|
высота, мм
|
500
|
|
|
|
масса, кг
|
140
|
|
|
|
гидромолот:
|
|
|
|
|
энергия удара, кДж
|
0,5
|
|
|
|
частота ударов, Гц
|
3
|
|
|
|
масса, кг
|
175
|
|
|
|
гидробур:
|
|
|
|
|
глубина бурения, м
|
1
|
|
|
|
диаметр бура, м
|
0,36; 0,63
|
|
|
|
масса, кг
|
315
|
|
|
|
Экскавационное оборудование:
|
|
|
|
|
вместимость ковшей, м
|
0,04; 0,063; 0,1
|
|
|
|
глубина копания, м
|
2,2
|
|
|
|
высота выгрузки, м
|
2,1
|
|
|
|
масса, кг
|
865
|
|
|
|
Дорожная щетка:
|
|
|
|
|
ширина уборки, м
|
1,35
|
|
|
|
масса, кг
|
170
|
|
|
|
Пескоразбрасыватель:
|
|
|
|
|
ширина полосы, м
|
1,34
|
|
|
|
масса, кг
|
280
|
|
|
|
Фрезерно-роторный снегоочиститель:
|
|
|
|
|
ширина ротора, мм
|
1500
|
|
|
|
дальность отбрасывания, м
|
10
|
|
|
|
масса, кг
|
360
|
|
|
|
Плужный снегоочиститель:
|
|
|
|
|
ширина уборки, м
|
1,6
|
|
|
|
масса, кг
|
126
|
|
|
|
ИЗГОТОВИТЕЛЬ - С.-Петербургская машиностроительная фирма Барс.
|
|
