Сучкорезная машина ЛП-ЗОБ



Машина ЛП-З0Б (рис.1) сконструирована на базе гусеничного трелевочного трактора ТДТ-55А. Она состоит из следующих основных узлов: трактора 1, приемной головки 2,захвата 3,поворотной стрелы 4,поворотного кронштейна с опорами 5,сучкорезной головки 6,лебедки 7, гидросистемы.





Сучкорезная машина ЛП-ЗОБ

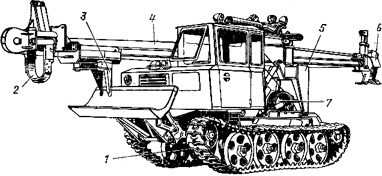

Рис.1. Самоходная сучкорезная машина ЛП-З0Б



 Сучкорезные машины ЛП-ЗОБ рекомендуется применять преимущественно в хвойных насаждениях со средним объемом хлыста от 0,14 до 0,39 мСучкорезная машина ЛП-ЗОБ. Максимальные размеры деревьев, обрабатываемых машиной, могут при этом достигать 1,7 мСучкорезная машина ЛП-ЗОБ и 44 см в диаметре на высоте груди, а максимальные диаметры сучьев - 15 см. Единичные более крупные деревья, а также деревья со сдвоенными стволами или кривизной более 15% рекомендуется отсортировывать и обрабатывать другими способами (например, бензопилами).



 К технологическому оборудованию машины ЛП-ЗОБ относится поворотная стрела 4,сучкорезная головка 6,приемная головка 2 и захват 3.Каждый рабочий орган технологического оборудования может перемещаться в пределах, которые необходимы для выполнения приемов, обеспечивающих обрезку сучьев на деревьях. Рабочая длина стрелы (ход протаскивания) 8,3 м.



 Поворотная стрела может перемещаться в двух направлениях - горизонтальном и вертикальном. Благодаря повороту стрелы в горизонтальной плоскости (рис.2, а)технологическое оборудование машины переводится из транспортного положения I в рабочее II. Предельный - угол поворота стрелы 105°. Рабочая зона (на рисунке она заштрихована) находится в пределах от 75 да 105°. Машина может обрабатывать деревья, комли (или вершины) которых размещаются в этой зоне. В вертикальной плоскости (рис.2, б) стрела может поворачиваться (наклоняться) на угол ±26°. Длина консоли, несущей сучкорезную головку, составляет 4,5 м (до центра головки); консоль с приемной головкой имеет длину 5,2 м.





Сучкорезная машина ЛП-ЗОБ

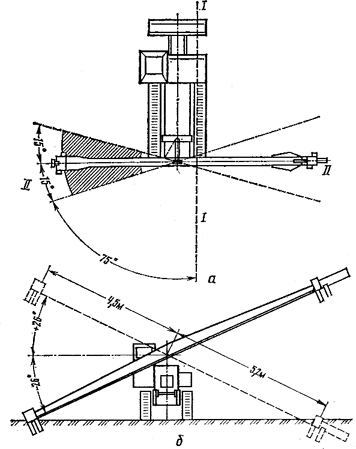

Рис.2. Предельные углы наклона стрелы:



а- в горизонтальной плоскости; б- в вертикальной плоскости



 Сучкорезная головка (рис.3) выполняет две функции - захват дерева и обрезку сучьев. Оба эти приема осуществляются сжатием и раскрытием захватов 2и 8,на которых укреплены правый 1и левый 9сучкорезные ножи. Захваты вместе с ножами сжимаются и разжимаются при помощи реечного толкателя 5,и зубчатых секторов 6,которые приводятся в действие гидроцилиндром 7. Верхний нож 3опускается и поднимается вместе с плитой 4при помощи гидроцилиндра.





Сучкорезная машина ЛП-ЗОБ

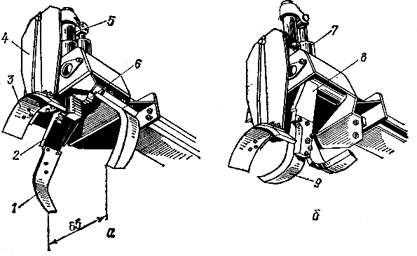

Рис.3. Сучкорезная головка:



а- с полностью открытыми ножами; б- с полностью закрытыми ножами



 Приемная головка служит для поддержания ствола дерева в процессе его обработки. Поворотные рычаги, на которых закреплены ножи, открываются и закрываются зубчатыми секторами. Ножи приемной головки используются для доочистки сучьев.



 Захват (каретка) предназначен для протаскивания дерева сквозь сучкорезную головку. Ствол дерева зажимается поворотными рычагами. После открытия или закрытия рычагов захват начинает перемещаться по стреле. Для того чтобы исключить перемещение захвата до сжатия или раскрытия рычагов, на раме установлены два тормоза. Скорость перемещения захвата при рабочем ходе (при протаскивании дерева) 1,8 м/с, при холостом ходе (при перегоне захвата по направлению к сучкорезной головке) 2,7 м/с.
