Установка для разработки мерзлого грунта (баровая грунторезная) БГМ-10- (рис.1) предназначена для прорезания щелей в однородных мерзлых грунтах без включений скальных пород, камней и др. для последующей экскавации, выполнения заземлений, прокладки коммуникаций, а также выполнения бульдозерных работ при температуре окружающего воздуха от -40 до 40 °С.

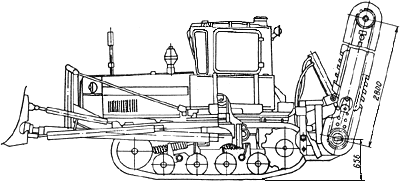

Рис.1. Установка для разработки мерзлого грунта (баровая грунторезная) БГМ-10
Машина БГМ-10 представляет собой самоходную машину на базе трактора ДТ-75Н с грунторезным и бульдозерным навесным оборудованием.
Грунтонарезное оборудование навешивается сзади трактора. Сварная рама редуктора бара нижней и верхней частью крепится к лонжеронам рамы трактора. Для регулирования скорости резания режущего органа и скорости движения машины установлен специальный ходоуменьшитель.
Спереди на трактор навешивается бульдозерный отвал.
Бар состоит из режущего органа цепного типа У33-50, двух седел, ведущей звездочки. Режущая цепь зубьями врезается в мерзлый грунт и образует щель.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УСТАНОВКИ БГМ-10
|
|
Тип
|
самоходная
|
|
|
|
|
Базовый трактор:
|
|
|
|
|
модель
|
ДТ-75Н-ХС2; ДТ-75Н-РС2; ДТ-75Н-УС2
|
|
|
|
мощность, кВт
|
69,8
|
|
|
|
Производительность, м/ч
|
75
|
|
|
|
Глубина прорезаемой щели, м
|
2
|
|
|
|
Ширина прорезаемой щели, мм
|
140
|
|
|
|
Отвал:
|
|
|
|
|
длина, мм
|
3600
|
|
|
|
высота, мм
|
800
|
|
|
|
угол установки в плане, град
|
30-45
|
|
|
|
подъем над опорной поверхностью, мм
|
600
|
|
|
|
опускание ниже опорной поверхности, мм
|
300
|
|
|
|
угол резания, град
|
50
|
|
|
|
угол поперечного перекоса, град.
|
6
|
|
|
|
управление перекосом отвала и изменением угла резания
|
винтовыми раскосами
|
|
|
|
Рабочая скорость движения, м/ч
|
10-150
|
|
|
|
Управление отвалом и режущим органом
|
гидравлическое
|
|
|
|
Габаритные размеры, мм:
|
|
|
|
|
длина
|
7600
|
|
|
|
ширина
|
2600
|
|
|
|
высота
|
3600
|
|
|
|
Масса, кг:
|
|
|
|
|
навесного оборудования
|
3400
|
|
|
|
общая
|
9500
|
|
ИЗГОТОВИТЕЛЬ - АО Орелстроймаш.
