САМОХОДНЫЙ ОДНОШПИНДЕЛЬНЫЙ НАРЕЗЧИК ШВОВ ДС-133А



 Нарезчик швов на пневмоколесном ходу ДС-133А- ОКП 4822283134; ТУ 22-2.37-18-87; ОК N 4.05.10 - (рис.1) предназначен для нарезки температурных продольных и поперечных швов прямоугольного и ступенчатого профиля в затвердевшем цементобетонном покрытии дорог и аэродромов, нарезки борозд шириной 12 мм для укладки кабеля осветительной арматуры аэродромов, а также резки цементобетона при проведении ремонтных работ при температуре окружающего воздуха не ниже 5 °С.

САМОХОДНЫЙ ОДНОШПИНДЕЛЬНЫЙ НАРЕЗЧИК ШВОВ ДС-133А

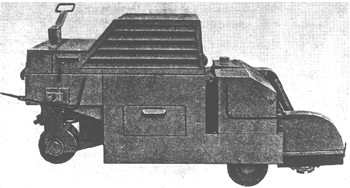

Рис.1. Нарезчик швов ДС-133А на пневмоколесном ходу



 Температурные швы нарезаются в период, когда бетон достигает не менее 25%-ной проектной прочности (900-1000 Н/смСАМОХОДНЫЙ ОДНОШПИНДЕЛЬНЫЙ НАРЕЗЧИК ШВОВ ДС-133А).



 Рабочим органом являются алмазные разрезные режущие диски. Привод рабочего органа осуществляется от двигателя через сцепление и клиноременную передачу. Для отвода тепла и устранения перегрева при резании имеется система охлаждения дисков с водоподводящим устройством.



 Нарезчик снабжен указателями направлений: передний для продольных и поперечных швов; задний для поперечных швов.



 Для нарезки продольных швов используется полуприцепной мостик на двух ходовых рояльных колесах. Мостик сочленен с нарезчиком автоматическим стыковочным устройством.



 Управление передвижением машины и рабочим органом - гидравлическое.





ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА НАРЕЗЧИКА ШВОВ ДС-133А

Тип



самоходный



Производительность, м/ч:



для продольных швов



30

для поперечных швов



18



Двигатель:



модель



Д21А1



мощность, кВт



18,4



Число шпинделей



1

Глубина шва, мм



80

Размеры режущего диска, мм:



наружный диаметр



250; 315; 400

толщина



2,5; 3; 3,5



диаметр отверстия



32; 63; 90

Насос (основной):



модель



НШ-10Е

подача, л/мин



16

Гидромотор привода хода:



модель



210.12.11.000Г

подача, смСАМОХОДНЫЙ ОДНОШПИНДЕЛЬНЫЙ НАРЕЗЧИК ШВОВ ДС-133А/об



11,6

Охлаждение режущих дисков



водяное



Насос системы охлаждения:



модель



КМ-8/18



подача, л/мин



235

Давление в гидросистеме, МПа



10

База, мм



1325

Обозначение шин



270x125

Скорость движения, м/мин:



рабочая



0-2,4



транспортная



21



Габаритные размеры (без мостика), мм:



длина



2225



ширина



1340



высота



1110



Масса, кг:

без мостика



1170



мостика

95

 ИЗГОТОВИТЕЛЬ - Коростенский завод дорожных машин Октябрьская кузница.



Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
