ПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

 Профилировщик-грунтосмеситель однопроходный на пневмоколесном ходу полуприцепной ДС-178- ОКП 4822284142; ТУ 22-053-112-92; ОК N 4.04.23 - (рис.1) предназначен для скоростного строительства автодорог IV категории и внутрихозяйственных дорог категории 1С в условиях умеренного климата.



ПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

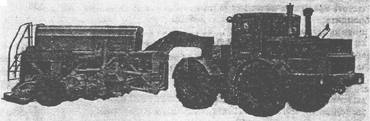

Рис.1. Профилировщик-грунтосмеситель полуприцепной ДС-178 на пневмоколесном ходу

 Профилировщик-грунтосмеситель представляет собой автоматизированный полуприцеп, шарнирно соединенный с рамой трактора К-701.

 Машина оборудована следящей системой продольного и поперечного профиля и системой движения по курсу Профиль-30-10.

 Рама полуприцепа соединена с трактором через седельное устройство.

 Рабочий орган - комбинированный (фрезерный ротор с режущими зубьями и лопатками и шнек с винтовой навивкой перьев). На раме рабочего органа установлен разбрызгиватель для увлажнения уложенной смеси.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРОФИЛИРОВЩИКА-ГРУНТОСМЕСИТЕЛЯ ДС-178

Тип

полуприцепной на пневмоколесном ходу

Производительность, м/ч:

при профилировании

270



при грунтосмешении

200



Ширина обрабатываемой полосы, мм

3750



Глубина прорабатываемого слоя, мм

200



Управление

гидравлическое



Базовый трактор:

модель

Кировец К-701



мощность двигателя, кВт

220



Скорость движения:

рабочая, м/мин

1,5-15

транспортная, км/ч

16



Радиус поворота, м

8



Дорожный просвет, мм

280



Рабочий орган:

диаметр ротора, мм

850



частота вращения ротора, сПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

2,7

подъем над опорной поверхностью, мм

300

диаметр шнека, мм

625



частота вращения шнека, сПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

130

Виброплита:

ширина захвата, мм

3680



высота подъема над опорной поверхностью, мм

320



возмущающая сила, кН

100



частота колебаний, Гц

20-28



масса, кг

1230



Влагораспылительная система:

вместимость бака для воды, мПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

4,6

расход воды, мПРОФИЛИРОВЩИК-ГРУНТОСМЕСИТЕЛЬ ДС-178

1-15,2



Давление в гидросистеме, МПа

10,8



Габаритные размеры, мм:

длина

13550



ширина

5780



высота

3600

Масса, кг

26500

 ИЗГОТОВИТЕЛЬ - АО ’Брянский Арсенал.

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
