МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

 Машины для содержания и ремонта автомобильных дорог и аэродромов (рис.1) оказывают прямое влияние на состояние транспортных сооружений, от которого зависит производительность и качество работы транспортного комплекса, а также безопасность пассажиров и сохранность грузов.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

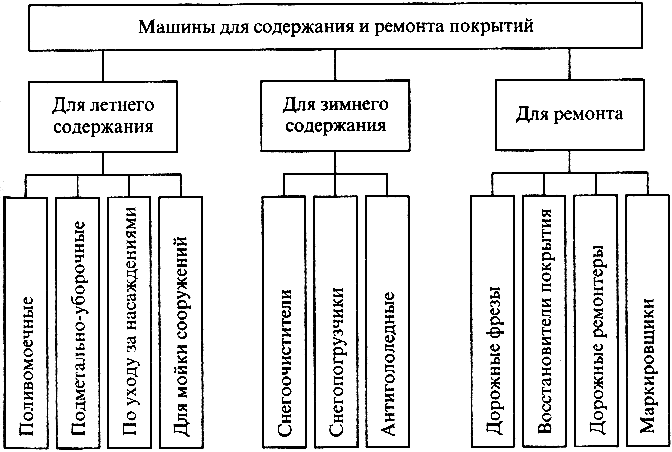

 Рис.1. Классификация машин для содержания и ремонта дорог по назначению

 Поливомоечные машины.Для мойки и увлажнения твердых покрытий, предохранения их от перегрева в жаркий сезон, очистки воздуха и оздоровления микроклимата в прилегающем к транспортным магистралям воздушном пространстве предназначены поливомоечные машины. Они могут быть прицепными (к колесному трактору) или самоходными (на шасси серийного грузового автомобиля или шасси, адаптированном к назначению машины). Поливомоечная машина (рис.2) имеет цистерну, установленную на прицепном, полуприцепном или самоходном шасси, всасывающий водовод, соединяющий цистерну с центробежным насосом, нагнетающим воду через распределительный напорный водовод к двум моечным насадкам.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

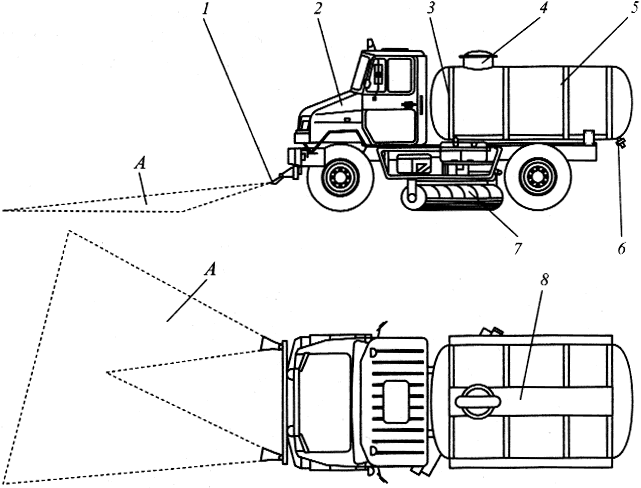

 Рис.2. Компоновка и основные агрегаты поливомоечной машины:

А- конфигурация моющей струи; 1- моющие насадки с распределительным трубопроводом; 2 -базовая машина; 3- цистерна; 4 -горловина цистерны; 5 - обечайки крепления цистерны к шасси; 6- сливной патрубок; 7 - дополнительное щеточное оборудование; 8- мостки для обслуживания цистерны



 Насадки располагаются перед машиной по ее внешним сторонам и формируют две моющих струи, расходящиеся плоским веером и направленные на поверхность покрытия под углом атаки. Изменяя угол атаки можно добиваться от струи различного эффекта: от смыва прилипших фрагментов глинистого грунта до увлажнения покрытия.

 Существуют компоновочные варианты машин с дополнительной насадкой, устанавливаемой сзади сбоку и увеличивающей ширину промываемой полосы на 10...15%. Насадки соединены с раздаточной трубой, в которую вода подается через напорную магистраль насосом центробежного типа. Между насосом и водозаборным патрубком, расположенным в цистерне, установлены фильтр, задерживающий посторонние примеси, и центральный клапан, позволяющий быстро прекращать подачу воды в насос. Как правило, цистерна также оборудуется водоводами, кранами и шлангами для заправки из водоема, которые могут использоваться и при тушении пожаров.

 В заправочной магистрали может устанавливаться фильтр, исключающий попадание в цистерну вместе с водой твердых минеральных и органических частиц. Обычно самоходные поливомоечные машины дополнительно оснащаются подметальнощеточным оборудованием, позволяющим расширить область их применения.

 Для привода насоса поливомоечного оборудования и подметальных щеток может использоваться механическая или гидрообъемная передача. Для подъема и опускания щетки чаще всего используются гидроцилиндры.

 Существенным недостатком традиционной технологии мойки покрытия, при которой высокая кинетическая энергия моющей струи обеспечивается ее массой, считается высокий расход воды. Альтернативой может служить поливомоечное оборудование с моющей рампой, оснащенной большим числом направленных вниз сопел малого диаметра (рис.3). Рампа расположена перед шасси невысоко над обрабатываемой поверхностью. Вода, подаваемая в расходный водовод под большим давлением, вырываясь из сопел с высокой скоростью, приобретает кинетическую энергию, необходимую для достижения моющего эффекта. Взвесь грязевых частиц в воде и фрагменты разрушенной грязевой корки принудительно удаляются с покрытия косоустановленным водосгонным ножом с эластичной кромкой.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

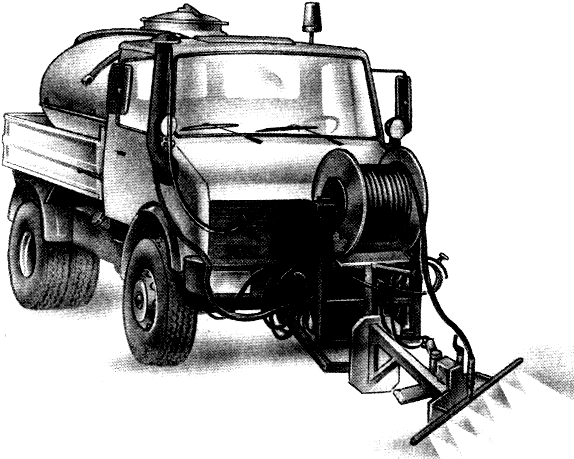

 Рис.3. Машина для очистки покрытия с помощью моющей рампы

 Особняком стоят моечные машины со щеточным оборудованием, предназначенные для мытья стен туннелей, мостов, путепроводов, линейных транспортных сооружений, а также ограждений, знаков и других элементов дорожной обстановки (рис.4, 5, 6). Подвеска щеточного оборудования этих машин позволяет выносить щетки за габариты машины и наклонять их под разными углами к горизонту, вплоть до вертикального. Водяные сопла закреплены на кронштейнах щетки таким образом, чтобы вода при любом положении щетки попадала на промываемый участок поверхности, увлажняя его и смывая грязь. Такие машины оборудуются щетками сразу нескольких типов, что позволяет обеспечить качественную очистку поверхности любой формы. Характеристика отечественных поливомоечных машин приведена в табл.1.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

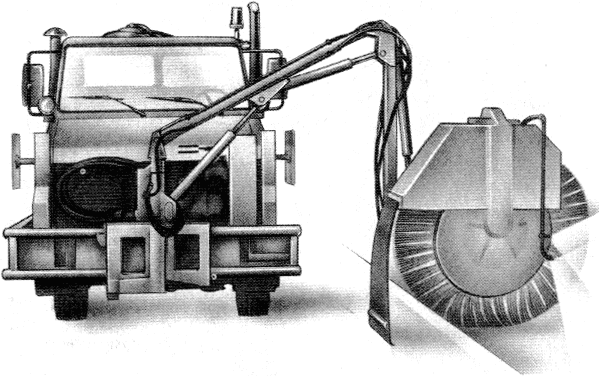

 Рис.4. Щеточно-моечное оборудование для ухода за колесоотбойным брусом с вращением щетки в поперечной плоскости





МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

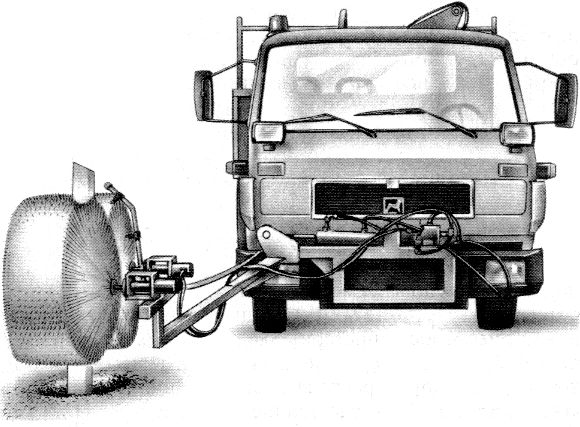

 Рис.5. Щеточно-моечное оборудование для ухода за колесоотбойным брусом с вращением щетки в горизонтальной плоскости



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

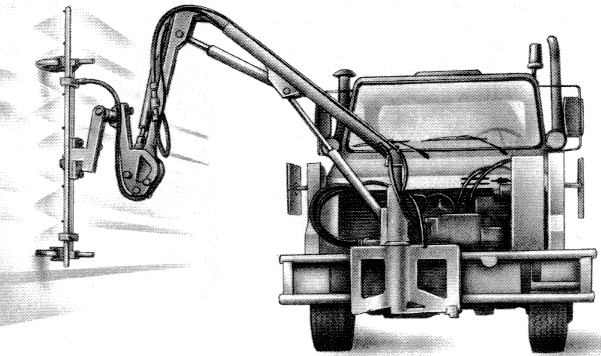

 Рис.6. Моечное оборудование для ухода за стенами тоннелей



 Таблица 1

 Характеристики поливомоечных машин

Марка

Тип

Базовое шасси

Вместимость цистерны, мМАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ



Ширина мойки, м

Ширина полива, м

ПО-451

Прицеп

МТЗ-80/82



4,50

5,0

13,0

КО-820

Универсальная



ГАЗ-3302

0,95

-

3,0

КО-829



ЗИЛ-5301БО

2,80

-

3,0

КО-804



ЗИЛ-433362

6,00

8,0

18,0

КДМ-130В



ЗИЛ-433362

6,00

8,0

18,0

ЭД-226



ЗИЛ-433102

6,00

8,0

18,0

КО-730



ЗИЛ-433362

6,35

8,5

20,0

ЭД-244



МАЗ-5337

7,50

8,0

18,0

КО-806



КамАЗ-4925

8,00

8,5

20,0

ЭД-403



ЗИЛ-133Г4

8,00

8,0

18,0

ЭД-4Ю



ЗИЛ-133Д4

8,00

8,0

18,0

ЭД-405



КамАЗ-53213

9,50

8,0

18,0

МДК-133Г4



ЗИЛ-133Г4/Д4

10,0

8,0

18,0

ЭД-243



МАЗ-63039

10,0

8,0

18,0

 Подметально-уборочные машины.Предназначены для очистки твердых покрытий транспортных сооружений. Они также могут применяться для уборки бетонных и асфальтированных промышленных площадок и проездов, при очистке ремонтируемых участков дорог от остатков удаленного покрытия. Рабочий процесс подметально-уборочной машины складывается из подметания поверхности, сбора смета в накопителях, транспортирования к месту захоронения отходов и опорожнения накопителя. Затем цикл операций повторяется.

 Главным рабочим органом подметально-уборочной машины является щетка. Наиболее распространены щетки цилиндрическиес горизонтальной осью вращения и размещением ворса на цилиндрической поверхности и торцевые, с осью, круто наклоненной к дневной поверхности, и ворсом на нижнем торце. Существуют, но встречаются гораздо реже, щетки конические, с углом при вершине до 60° и расположением ворса на конической поверхности, и ленточные, у которых ворс закреплен на внешней стороне цепи, огибающей натяжное колесо и ведущую звездочку.

 Торцевыеи коническиещетки применяют для очистки придорожных лотков, отличающихся небольшими поперечными размерами и сложной формой очищаемой поверхности (рис.7).



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

Рис.7. Схема работы торцевой щетки в лотке: 1 -скорость машины; 2 -лоток дороги; а -угловая скорость вращения щетки

 Цилиндрическимищетками выполняют основной объем работ по очистке твердых покрытий дорог, тротуаров, промплощадок и аэродромных полос. Они устанавливаются под углом к направлению движения машины между ее осями или перпендикулярно - за колесами задней оси. Первая схема применяется на универсальных машинах, которые в теплый сезон используются как подметально-уборочные и поливомоечные (см. рис.2), а в холодное время года - как снегоуборочные и антигололедные.

 Вторая схема свойственна специализированным подметально-уборочным машинам, не предназначенным для переоснащения сезонным оборудованием (рис.8). Лотковые щетки устанавливаются с одного или обоих боков машины и наклоняются таким образом, чтобы ворс очищал покрытие с внешней стороны машины, отбрасывая смет от края лотка под машину (рис.9). Линейная скорость ворса щеток может совпадать со скоростью поступательного движения машины или быть противоположной.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

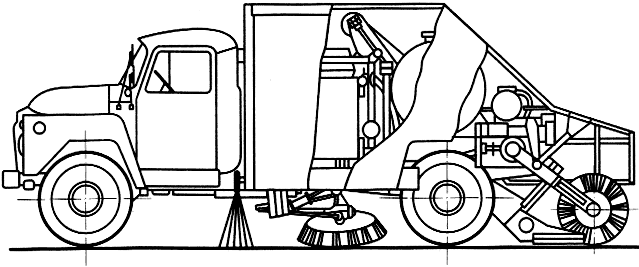

 Рис.8. Специализированная подметально-уборочная машина



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

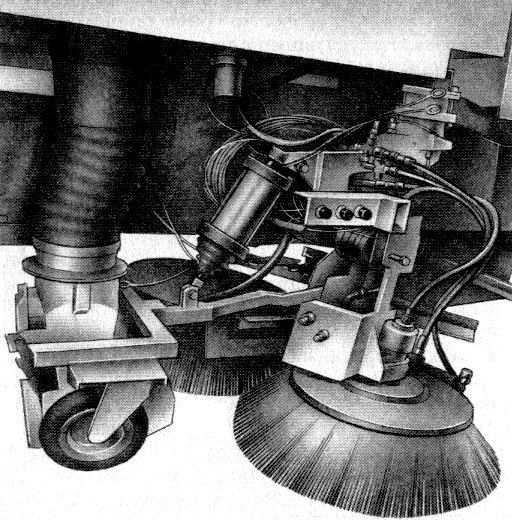

 Рис.9. Торцевая лотковая щетка устанавливается под углом к очищаемой поверхности

 Перенос смета с покрытия в накопительный бункер или контейнер может осуществляться несколькими способами. При одноступенчатой схеме смет забрасывается в бункер цилиндрической щеткой, придающей его частицам скорость, достаточную для подъема к загрузочной щели (рис.10). Если бункер расположен перед щеткой, смет отрывается от ворса щетки сразу же после выхода его из контакта с поверхностью (так называемый прямой заброс), если сзади - ворс поднимает его по передней цилиндрической стенке кожуха и далее смет по инерции попадает в бункер (обратный заброс). Обычно такие схемы применяются в малогабаритных и универсальных машинах, где нет места для специального устройства загрузки бункера. Специализированные и большеразмерные универсальные машины оборудуются механическими или пневмовакуумными устройствами загрузки бункера.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

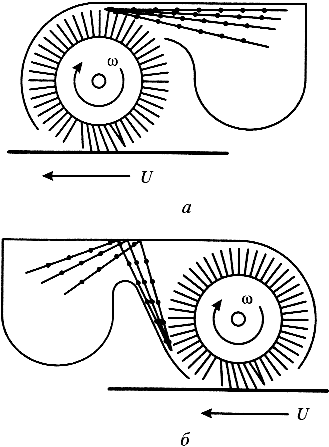

 Рис.10. Схема работы цилиндрической щетки с обратным (а)и прямым (б)забросом смета в бункер:

МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ- угловая скорость вращения щетки; U -поступательная скорость движения машины

 Механические устройства представляют собой шнековые, ленточные, скребковые конвейеры или их комбинации, эвакуирующие смет из лотка, в который он сметается щеткой, в контейнер или бункер (рис.11). Лотковые щетки, подметая дорожное покрытие, подают смет к середине машины, в зону действия главной цилиндрической щетки, которая подметает расположенную перед ней полосу покрытия и направляет весь смет на приемный лоток. С приемного лотка смет переносится в бункер механическим устройством.



МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

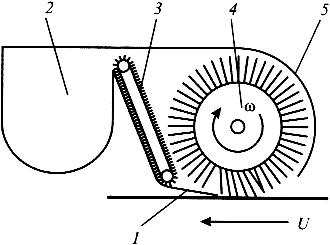

 Рис.11. Схема совместной работы цилиндрической щетки и скребкового конвейера для загрузки смета в бункер:

1 -приемный лоток щетки; 2- бункер; 3- скребковый конвейер; 4 -щетка; 5- кожух щетки;

 МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ- угловая скорость вращения щетки; U- поступательная скорость движения машины



 Пневмовакуумные устройства работают по принципу пылесоса, к всасывающему соплу которого смет подается непосредственно щеткой (как правило, торцевой) либо шнековым или скребковым конвейером, подающим смет от щеток по приемному лотку. Лопасти вспомогательного шнека в зоне всасывающего сопла переходят в две радиальные лопасти, сообщающие смету дополнительную скорость, совпадающую с направлением транспортирующей струи воздуха. Отделение смета от воздуха происходит в бункере благодаря резкому изменению направления и скорости воздушной струи, после чего воздух дополнительно очищается фильтрами от мелкодисперсных частиц пыли.

 Обеспыливание зоны работ щеток происходит за счет увлажнения воздуха системой орошения. В современных машинах привод щеток, конвейеров и вакуумных насосов осуществляется гидрообъемной трансмиссией, а в более старых конструкциях - частью гидрообъемной, частью механической трансмиссией, состоящей из раздаточных коробок с карданными валами и цепными передачами.

 Современные машины с пневмовакуумными загрузочными системами и полностью гидрофицированным приводом дороже и сложнее в эксплуатации, но обеспечивают лучшее качество уборки с большей производительностью и более соответствуют городским условиям, предъявляющим повышенные требования к бесшумности транспорта.

 Характеристики отечественных подметально-уборочных машин приведены в табл.2.



Таблица 2

 Характеристики подметально-уборочных машин

Марка

Базовое шасси

Масса смета, кг

Вместимость водяного бака, мМАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ

Максимальная ширина подметания, м

Производительность техническая, мМАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ АВТОМОБИЛЬНЫХ ДОРОГ



ПУМ-1

ГАЗ-3309



1875

1,0

2,8

46200



ПУ-93

ГАЗ-3309



1700

0,9

2,8

46200

МКПУ-1

ЗИЛ-433362



4700

0,75

2,8

42000

 Озеленение придорожной территории и уход за расположенными на ней зелеными насаждениями, земляными и линейными сооружениями осуществляется сельскохозяйственной техникой, землеройными и погрузочными машинами общего назначения со специальным и стандартным рабочим оборудованием и специализированными машинами по уходу за лесопарковыми территориями. В их число входят сеялки, косилки, оборудование для срезки кустарника и мелколесья, поливальные машины, машины для разбрызгивания удобрений и химикатов, бурильно-крановые машины, ямобуры, навесное оборудование к колесным тракторам, автогрейдерам и экскаваторам для прочистки и восстановления кюветов и дренажных канав, автовышки для обслуживания мостов, путепроводов, дорожных знаков, указателей и осветительного оборудования.



 Материал подготовил Демьянов А.А.
