Машина для строительства укрепительных полос ДС-76А- ОКП 4822181504; ТУ 22-5377-82; OK N 4.06.20 - (рис.1) предназначена для укладки цементобетона, равномерного распределения и предварительного уплотнения асфальтобетона и битумоминеральных смесей при строительстве укрепительных полос, уширении дорог, подлежащих реконструкции, и устройстве водоотливных лотков в условиях умеренного климата при температуре не ниже -10 °С.

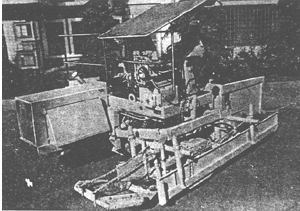

Рис.1. Машина для строительства укрепительных полос ДС-76А
Машина оборудована приемным бункером, поперечным питателем, рабочим органом, распределяющим, формирующим и уплотняющим материалы, рабочим местом оператора.
Трансмиссия машины заимствована от трактора Т-40М с доработанными конечными передачами и с гидроходоуменьшителем.
Рабочий орган расположен сбоку машины на специальной раме, которая шарнирно соединена с рамой машины.
Гидросистема машины осуществляет подъем и опускание рабочего органа, плужка и передней стенки бункера, привода вибровозбудителя, рабочего хода, рулевого управления.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА МАШИНЫ ДЛЯ СТРОИТЕЛЬСТВА УКРЕПИТЕЛЬНЫХ ПОЛОС ДС-76А
|
|
Тип
|
самоходная
|
|
|
|
|
Производительность, м/ч:
|
|
|
|
|
при укладке асфальтобетона
|
260
|
|
|
|
при укладке цементобетона
|
160
|
|
|
|
Ширина укладываемой полосы, м
|
0,5; 0,75; 1
|
|
|
|
Толщина укладываемого слоя, мм
|
240
|
|
|
|
Вместимость бункера, м
|
3,1
|
|
|
|
Двигатель:
|
|
|
|
|
модель
|
Д144-32
|
|
|
|
мощность, кВт
|
37
|
|
|
|
Скорость движения:
|
|
|
|
|
рабочая, м/мин
|
1,08-4,4
|
|
|
|
транспортная, км/ч
|
15,8
|
|
|
|
Частота вибрации, Гц
|
50
|
|
|
|
Колея, мм:
|
|
|
|
|
передних колес
|
1350
|
|
|
|
задних колес
|
1810
|
|
|
|
База, мм
|
2550
|
|
|
|
Габаритные размеры, мм:
|
|
|
|
|
длина
|
5150
|
|
|
|
ширина
|
4000
|
|
|
|
высота
|
1320
|
|
|
|
Масса, кг
|
6800
|
|
ИЗГОТОВИТЕЛЬ - Николаевский завод Дормашина.
