МАРКИРОВОЧНЫЕ МАШИНЫ ДЭ-3Б, ДЭ-21М



Самоходная маркировочная машина ДЭ-3Б- ОКП 4822181131; ТУ 22-5945-85; ОК N 4.06.18 - (рис.1) предназначена для нанесения краской сплошных и прерывистых линий и знаков на усовершенствованные покрытия шоссейных дорог, улиц и аэродромов. Машина может работать на предварительно очищенных сухих асфальтобетонных и бетонных покрытиях при температуре окружающего воздуха от 5 до 40 °С.

МАРКИРОВОЧНЫЕ МАШИНЫ ДЭ-3Б, ДЭ-21М

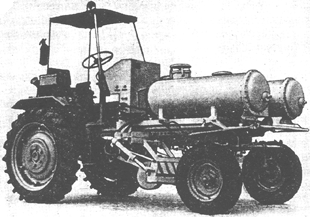

Рис.1. Самоходная маркировочная машина ДЭ-ЗБ



 Маркировочное оборудование смонтировано на самоходном шасси Т-16М.



 Основной принцип машины заключается в распылении форсункой краски под действием сжатого воздуха. Управление работой форсунок может осуществляться в ручном или автоматическом режиме с помощью электронной системы путем набора необходимой программы на программном блоке и автоматической подачи электронного импульса на электропневматический вентиль.



 Рабочий орган наносит линии и формирует их контур. Рабочий орган состоит из форсунки, ограничительных дисков, рамок и гидроцилиндров. В форсунке происходит приготовление красковоздушной смеси и подача ее через щелевое отверстие распылителя на дорожное покрытие. Ограничительные диски обеспечивают получение требуемой ширины наносимых маркировочных линий и формирования их четких боковых контуров.



 Система электронного управления форсункой включает в себя устройство Штрих-1 (программный блок), обеспечивающий подачу команд в зависимости от заданной программы.



 Для движения по заранее размеченной линии на машине установлено визирное устройство.



 Дополнительное оборудование машины: выносной пистолет-краскораспылитель, струйный насос, огнетушитель и ручной маркировщик У6910.01.



Маркировочная машина ДЭ-21М- ОКП 482218114006, 482218114303, 482218114600, 482218210406; ТУ 22-054-22-90; ОК N 4.06.25 - (рис.2) предназначена для нанесения линий разметки на цементобетонные и асфальтобетонные покрытия дорог и аэродромов лакокрасочными (ДЭ-21М-01) или термопластическими (ДЭ-21М-02) материалами.





МАРКИРОВОЧНЫЕ МАШИНЫ ДЭ-3Б, ДЭ-21М

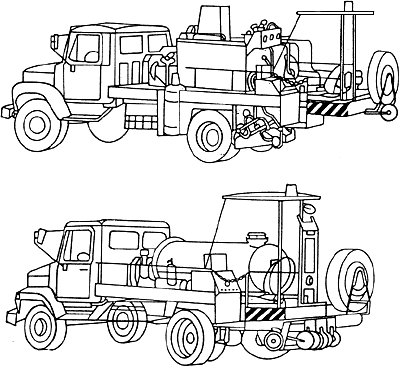

Рис.2. Маркировочная машина ДЭ-21М



 Модификация ДЭ-21М-03 (дорожный ремонтер) предназначена для ямочного ремонта асфальтобетонных дорожных покрытий с применением литых битумоминеральных смесей.



 Сменное рабочее оборудование маркировочной машины монтируется на шасси автомобиля.



 Завод-изготовитель на шасси автомобиля ГАЗ-3307 монтирует оборудование для нанесения термопластиком, а оборудование для нанесения краской устанавливается на отдельной раме и при необходимости владелец машины устанавливает самостоятельно.



 Маркировочная машина укомплектована всеми необходимыми устройствами и системами: программного управления в автоматическом режиме; газоснабжения (для горелок котла); автоматического регулирования температуры теплоносителя при разогреве термопластика; визирного наблюдения; для очистки дороги от пыли перед нанесением линий разметки; для оперативной переговорной связи водителя с оператором; для установки заставок, выносного краскораспылителя; для механизированной заправки баков краской.



 Ручной маркировщик производит разметку краской линий небольшой протяженности: обозначение пешеходных переходов, стоянок автотранспорта и другие.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАРКИРОВОЧНЫХ МАШИН ДЭ-3Б, ДЭ-21М

ДЭ-21М



ДЭ-3Б

Базовая машина

шасси автомобиля ГАЗ-3307



самоходное шасси Т-16М



Вид наносимых линий



сплошные,



прерывистые



Ширина наносимых линий, мм:

термопластиком



80; 100; 200



-

краской



100-1000



100; 150; 200; 300

Длина штриха прерывистых линий, м



0,5-30

4; 6; 9; 12; 15; 30



Объем разметочного материала:



термопластика, кг



900

-

краски, л



1000

165x2

растворителя, л



50

23,5

битумной смеси, кг



1400

-

Скорость движения машины при нанесении, км/ч:



термопластика



6

-

краски



8

1,38-6,25

Габаритные размеры, мм:



длина



8500; 7000 (ДЭ-21М-02)



3950

ширина



2500; 2300 (ДЭ-21М-02; ДЭ-21М-03)

 ДЭ-21М



4400

ДЭ-3Б

высота



2900



2750

Масса, кг

7300; 5700; 4500; 5600

2530

 ИЗГОТОВИТЕЛЬ - Калининградское АО Стройдормаш.







 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
