КАТКИ СТАТИЧЕСКИЕ ВАЛЬЦОВЫЕ ДУ-49В, ДУ-63-1, ДУ-47Б-1

Самоходный трехвальцовый трехосный статический каток ДУ-49В- ОКП 482411217006; ТУ 22-197-03-89; ОК N 4.02.33 - (рис.1) предназначен для окончательного уплотнения дорожных оснований и покрытий из различных дорожно-строительных материалов.

КАТКИ СТАТИЧЕСКИЕ ВАЛЬЦОВЫЕ ДУ-49В, ДУ-63-1, ДУ-47Б-1

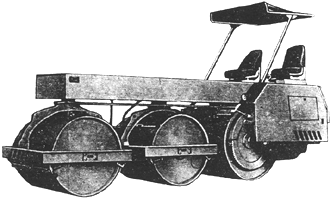

Рис.1. Самоходный трехвальцовый статический каток ДУ-49В

 Уплотнение дорожного покрытия осуществляется вальцами, которые являются одновременно ходовой частью катка. Каток снабжен устройством для очистки (скребком) и смачивания вальцов, тентом, электро- и гидрооборудованием.



Самоходный каток статический с гладкими вальцами ДУ-63-1- ОКП 482411217303; ТУ 22-064-006-92; ОК N 4.02.37 - (рис.2) предназначен для уплотнения дорожных покрытий из различных дорожно-строительных материалов.

КАТКИ СТАТИЧЕСКИЕ ВАЛЬЦОВЫЕ ДУ-49В, ДУ-63-1, ДУ-47Б-1

Рис.2. Самоходный каток статический ДУ-63-1

 В конструкции катка использован модульный принцип построения. Гидрообъемная трансмиссия позволяет бесступенчато изменять скорость и направление движения. Два ведущих поворотных вальца обеспечивают уплотнение, маневренность, увеличивают ширину уплотняемой полосы. Кабина катка соответствует эргономическим требованиям и может быть оборудована кондиционером, а также электронной контрольно-диагностической системой.



Самоходный каток статический с гладкими вальцами ДУ-47Б-1- ОКП 4824121135; ТУ 22-064-006-92; ОК N 4.02.24 - предназначен для окончательного уплотнения дорожных оснований и покрытий.

 Каток характеризуется простотой конструкции, надежностью, маневренностью и удобством управления.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАТИЧЕСКИХ ВАЛЬЦОВЫХ КАТКОВ ДУ-49В, ДУ-63-1, ДУ-47Б-1

ДУ-49В



ДУ-63-1

ДУ-47Б-1

Тип

самоходный



Масса катка, т

11,8-18,5

6,5-9,5

5,6

Ширина уплотняемой полосы, мм

1390

1700

1400

Вальцы:

диаметр, мм:

ведомых

1600

-

1000

ведущего

1300

1200

1200

ширина, мм:

ведомых

1390x2

-

1600

ведущего

1390

1700

1600

Линейное давление вальцов с балластом, Н/см

700

280

280

Двигатель:

модель

Д-144М-32

Д-144-67

Д-144

мощность, кВт

37

37

37

Трансмиссия

гидромеханическая



гидрообъемная



механическая



Скорость движения, км/ч

0-7,8

7

1,89-6,8

База, мм

3820

-

3600

Дорожный просвет, мм

300

-

-

Радиус поворота, м

4,6

5,2

3

Габаритные размеры, мм:

длина

6520

3940

4550

ширина

2150

2040

1600

высота

3410

3450

2850

ИЗГОТОВИТЕЛИ

Мингечаурское ПО Аздормаш

Рыбинский завод Раскат

АО Амкодор

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
