КАТКИ САМОХОДНЫЕ КОМБИНИРОВАННОГО ДЕЙСТВИЯ ДУ-58А, ДУ-62А, ДУ-64, ДУ-74, ДУ-74-1

Каток дорожный самоходный вибрационный комбинированного действия ДУ-58А- ОКП 4824121228-04; ТУ 22-6185-90; ОК N 4.02.36 - (рис.1) предназначен для уплотнения щебеночных, песчано-гравийных оснований и нижних слоев асфальто-бетонных покрытий.

КАТКИ САМОХОДНЫЕ КОМБИНИРОВАННОГО ДЕЙСТВИЯ ДУ-58А, ДУ-62А, ДУ-64, ДУ-74, ДУ-74-1

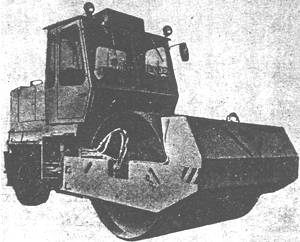

Рис.1. Самоходный каток вибрационный комбинированного действия ДУ-58А

 Для катка ДУ-58А характерны модульный принцип построения конструкции и наибольшая степень унификации (три узла): силовая установка с кабиной и управлением, вибрационный валец, рама.

 Применение гидропривода в агрегатном исполнении, гидрообъемной трансмиссии, шарнирно сочлененной рамы, кабины, соответствующей эргономическим требованиям, позволяет снизить металлоемкость катка, бесступенчато изменять скорость и направление движения, повышает маневренность катка.

 На катке возможна установка прибора непрерывного контроля степени уплотнения грунта, электронной контрольно-диагностической системы, прибора-указателя оптимального режима работы катка.



Каток самоходный вибрационный с изменяемыми параметрами вибрации комбинированного действия ДУ-62А- (рис.2) предназначен для послойного уплотнения предварительно спланированных насыпных грунтов и гравийно-щебеночных материалов.



КАТКИ САМОХОДНЫЕ КОМБИНИРОВАННОГО ДЕЙСТВИЯ ДУ-58А, ДУ-62А, ДУ-64, ДУ-74, ДУ-74-1

Рис.2. Самоходный каток вибрационный с изменяемыми параметрами вибрации

комбинированного действия ДУ-62А

 Модульный принцип построения конструкции катка и наибольшая степень унификации (всего три узла): силовая установка с кабиной и управлением, вибрационный гладкий валец, рама позволяют широко использовать каток в сельском хозяйстве.

 Гидропривод в агрегатном исполнении снижает металлоемкость катка.

 Гидрообъемная трансмиссия обеспечивает бесступенчатое изменение скорости и направления движения катка.

 Шарнирно сочлененная рама повышает маневренность катка.

 Кабина создана с учетом эргономических требований.

 На катке могут быть установлены прибор непрерывного контроля степени уплотнения грунта и указатель оптимального режима работы катка.



Каток дорожный самоходный комбинированного действия ДУ-64- ОКП 4824131001; ТУ 22-064-008-92; OK N 4.02.36 - (рис.3) предназначен для уплотнения дорожных оснований и покрытий из различных дорожно-строительных материалов.

КАТКИ САМОХОДНЫЕ КОМБИНИРОВАННОГО ДЕЙСТВИЯ ДУ-58А, ДУ-62А, ДУ-64, ДУ-74, ДУ-74-1

Рис.3. Самоходный каток комбинированного действия ДУ-64

 Каток представляет собой машину с силовой установкой: двигатель, насосная станция с гидрооборудованием. Уплотнение покрытия осуществляется пневмоколесами и вальцом катка, которые одновременно являются ходовой частью. Валец - металлический, ведущий, поворотный, вибрационный. Вибровозбудитель смонтирован внутри вальца. Пневмоколеса - ведущие, поворотные. Привод хода, вибровозбудителя и рулевого управления - гидрообъемный.

 На катке предусмотрена система смачивания и очистки для предотвращения налипания уплотняемого материала.

 Модульный принцип построения, гидропривод агрегатного исполнения, гидрообъемная трансмиссия, два ведущих поворотных вальца, изготовление статического варианта, комфортность кабины, кондиционер позволяют использовать каток в условиях сельского хозяйства.



Катки дорожные самоходные вибрационные комбинированного действия ДУ-74 с гладким вальцем и ДУ-74-1 с кулачковым вальцем- ОКП 48241310; ТУ 22-064-008-92 - предназначены для уплотнения грунтов, дорожных оснований и покрытий из различных дорожно-строительных материалов.

 Катки имеют модульный принцип построения конструкции, гидропривод в агрегатном исполнении, гидрообъемную трансмиссию, шарнирно сочлененную раму, планетарные редукторы, встроенные в пневмоколеса и валец, кабину с учетом эргономических требований, кондиционер.

 Катки могут широко эксплуатироваться в условиях сельского хозяйства.

 Технические характеристики самоходных катков комбинированного действия приведены в таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САМОХОДНЫХ КАТКОВ КОМБИНИРОВАННОГО ДЕЙСТВИЯ

ДУ-58А, ДУ-62А, ДУ-64, ДУ-74, ДУ-74-1

Наименование параметров

Модель



ДУ-58А

ДУ-62А

ДУ-64

ДУ-74,

ДУ-74-1*



Масса катка, т

14-16

12-13

8,5-9,5

8-9; 8,5-9,5

Ширина уплотняемой полосы, мм

2000

2000

1700

1700

Диаметр вальца, мм

1600

1600

1200

1200; 1380

Пневмоколеса:

число

4

2

4

2

обозначение шин

320-508

430-610

280-508

280-508

давление в пневмошинах, МПа

0,3-0,8

0,3-0,8

0,3-0,8

0,3-0,8

Скорость движения, км/ч:

рабочая

0-6,5

0-6,5

0-6

0-6

транспортная

0-16

0-16

0-6

0-6

Трансмиссия

гидрообъемная

гидрообъемная

гидрообъемная



гидрообъемная



Двигатель:

модель

Д-440-11

Д-440-11

Д-240

Д-144

мощность, кВт

93,5

93,5

55,2

39; 37

Рама

шарнирно сочлененная

шарнирно сочлененная

-

шарнирно сочлененная



Габаритные размеры, мм:

длина

6000

6000

3940

5000

ширина

2350

2370

2040

2200

высота

3200

(3500 с кондиционером)



3200

(3500 с кондиционером)

3450

2800

ИЗГОТОВИТЕЛИ

Рыбинский завод Раскат АО Амкодор



_____________________

 * С кулачковым вальцем.

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
