КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

Самоходный вибрационный каток ДУ-54М- ОКП 4824121144; ТУ 22-054-23-91; ОК N 4.02.40 - (рис.1) предназначен для уплотнения покрытий и оснований из различных дорожно-строительных материалов при строительстве и ремонте тротуаров, парковых аллей, дорожек.

КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

Рис.1. Самоходный каток вибрационный ДУ-54М

 Каток представляет собой машину двухвальцовую двуосную с гладкими вальцами. Вибрационный валец - ведущий. Направляющий валец имеет шарнирную подвеску. Направляющий валец состоит из двух секций, которые вращаются на общей оси независимо друг от друга. Секции заполняют балластом. Каток оборудован устройством для очистки и смачивания вальца.



Каток самоходный двухвальцовый вибрационный с гладкими вальцами ДУ-47Б- ОКП 4824121135; ТУ 22-5631-83; ОК N 4.02.16 - (рис.2) предназначен для окончательного уплотнения дорожных оснований и покрытий из асфальтовых, песчано-гравийных и других материалов при производстве ремонтных и строительных работ в условиях умеренного климата.



КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

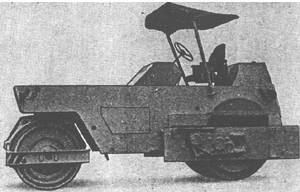

Рис.2. Самоходный каток вибрационный ДУ-47Б



 Простота конструкции, наличие вибровозбудителя, гидропривода обеспечивают надежность, высокое качество уплотнения, маневренность катка.

 Вибрационный валец - ведущий, передний валец - ведомый. Для облегчения поворота катка ведомый валец разделен на две равные секции, вращающиеся независимо одна от другой на общей оси. Каток оборудован устройством для очистки и смачивания вальцев.



Каток самоходный вибрационный с гладкими вальцами и изменяемыми параметрами вибрации ДУ-63- ОКП 4824121213; ТУ 22-064-004-90; ОК N 4.02.28 - (рис.3) предназначен для уплотнения асфальтобетонных покрытий, щебеночных, песчано-гравийных оснований при выполнении ремонтных и строительных работ в условиях умеренного и тропического климата.



КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

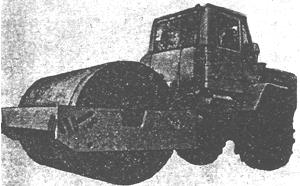

Рис.3. Самоходный каток вибрационный с изменяемыми параметрами вибрации ДУ-63

 Модульный принцип построения катка, гидропривод в агрегатном исполнении, гидрообъемная трансмиссия, два ведущих поворотных вибровальца, возможность изготовления катков с комбинациями вибрационных и пневмоколесных вальцев, а также статического варианта позволяют широко использовать каток в сельском хозяйстве. Кабина соответствует требованиям эргономики и снабжается кондиционером, а также электронной контрольно-диагностической системой и прибором определения оптимального режима работы катка.



Каток дорожный самоходный вибрационный с гладкими вальцами ДУ-73- ОКП 4824121213; ТУ 22-064-004-90 - предназначен для уплотнения дорожных оснований и покрытий из различных дорожно-строительных материалов в условиях умеренного и тропического климата. В катке использован модульный принцип построения. Гидропривод в агрегатном исполнении снижает металлоемкость катка. Гидрообъемная трансмиссия позволяет бесступенчато изменять скорость и направление движения катка. Возможно изготовление статического варианта катка (ДУ-73-1). Кабина соответствует всем эргономическим требованиям и оборудуется кондиционером.



Каток самоходный вибрационный с гладким вальцем и колесным силовым модулем ДУ-71- ОКП 4824121240; ТУ 22-6188-91 - предназначен для послойного уплотнения несвязных, песчаных и крупнообломочных грунтов, применяемых для строительства насыпей автомобильных и железных дорог, аэродромных площадок и других земляных сооружений в любое время года.

 Каток - комбинированного действия с шарнирно сочлененной рамой.



Каток прицепной вибрационный ДУ-70, агрегатируемый с трактором Т-150К- ОКП 4824211323; ТУ 22-064-003-89 - предназначен для послойного уплотнения предварительно спланированных грунтов и нижних слоев дорожных оснований при строительстве крупных объектов, магистралей и дорог в сельской местности.

 Простота конструкции, наличие вибровозбудителя, гидравлического привода его, малые габариты катка за счет отсутствия автономной двигательной установки, а также возможность изготовления кулачкового варианта катка (ДУ-70-1) обеспечивают надежность, упрощают эксплуатацию катка, повышают производительность и качество уплотнения дорожного полотна.



Виброкаток прицепной СД-801- ОКП 4822171037; ТУ 716-89 - (рис.4) к трактору Т-150К предназначен для уплотнения грунтов земляного полотна, материалов дорожных оснований, укрепленных грунтов.

КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

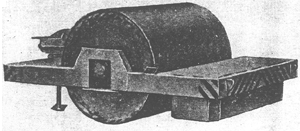

Рис.4. Прицепной виброкаток СД-801

 На раме виброкатка расположен гладкий вибровалец с вибровозбудителем, гидромотор вибровозбудителя и маслоохладитель.

 Рама соединяется с трактором посредством дышла со сцепкой шарового типа, гидромотор вибровозбудителя соединен с гидросистемой трактора.



Виброволновой дорожный каток КВ-01- ОКП 4824221114; ТУ 400.001-90; ОК N 4.02.39 - (рис.5) предназначен для послойного уплотнения насыпных грунтов и оснований земляного полотна при строительстве автомобильных дорог, подъездных путей и других сооружений.



КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

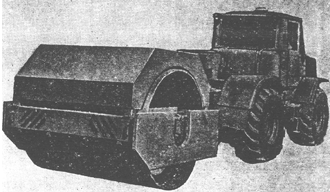

Рис.5. Дорожный каток виброволновой КВ-01

 Каток может быть самоходным и прицепным с базовым трактором Т-150К.

 Обечайка вальца катка в виде пустотелой трубы, внутри которой размещен генератор волн. Генератор волн создает местную деформацию поверхности обечайки (волну). Многократное воздействие волны на пятно контакта обечайки с грунтом вызывает в последнем колебания и физические процессы, характерные для уплотнения грунта с помощью вибрирующего вальца.

 Каток обладает следующими преимуществами: широкий диапазон изменения частот колебаний грунта в пятне контакта; высокий к.п.д. процесса за счет передачи давления катка на грунт через изменяющуюся по форме поверхность обечайки; надежность работы вальца в режиме, возбуждающем колебания грунта за счет снижения действующих динамических сил, возникающих в приводе катка, в подшипниковых узлах и в металлоконструкции; упрощен процесс изготовления и монтажа катка.



Дорожный каток уплотняющий волнового типа прицепной ДУКВ-4- ОКП 482422111407; ТУ 400.001-90; ОК N 4.02.38 - (рис.6) предназначен для послойного уплотнения земляных масс, гравийно-щебеночных материалов и стабилизированных грунтов при сооружении насыпей, плотин, дамб, аэродромных площадок, оснований автомобильных и железных дорог и других сооружений.

КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

Рис.6. Дорожный каток прицепной волнового типа ДУКВ-4

 Каток агрегатируется с гусеничным трактором ДТ-75-Н-ХС4-0.6.

 ДУКВ-4 состоит из рамы и обечайки, внутри которой устанавливается генератор волн с двадцатью четырьмя опорными катками. Опорные катки вращаются вокруг оси обечайки и создают волну на ее наружной поверхности. Вращение опорных катков осуществляется от ВОМ трактора.

 Частота волнообразований регулируется с помощью сменных цепных звездочек. Использование катка ДУКВ-4 позволяет получить эффект уплотнения грунта без неровностей и трещин при наименьшем числе проходов по одному следу.



Вибрационный валец катка У6710.01- ОКП 482422111010; ТУ 22-064-003-89; ОК N 4.02.34 - (рис.7), агрегатируемый с силовым модулем трактора Т-150К.

КАТКИ ВИБРАЦИОННЫЕ ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

Рис.7. Вибрационный валец катка У6710.01

 Валец предназначен для послойного уплотнения насыпных грунтов и гравийно-щебеночных материалов в условиях умеренного климата..

 Уплотняющим рабочим органом катка является сварной металлический вибровалец, в котором смонтирован вибровозбудитель.

 Рама силового агрегата и рама вибровальца соединены шарниром сочленения с вертикальной осью.

 Каток оборудован гидроприводом.

 Вибровозбудитель состоит из двух пар дебалансов.

 Технические характеристики вибрационных катков приведены в таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРАЦИОННЫХ КАТКОВ

ДУ-54М, ДУ-47Б, ДУ-63, ДУ-73, ДУ-71, ДУ-70, СД-801, КВ-01, ДУКВ-4, У6710.01

Наименование параметров

Модель



ДУ-54М



ДУ-47Б



ДУ-63



ДУ-73

ДУ-71

ДУ-70

СД-801



КВ-01*

ДУКВ-4

У6710.01



Тип

самоходный



самоходный

самоходный

самоходный

самоходный

прицепной

прицепной

самоходный

прицепной

самоходный

Масса, т

1,5-2,2

6-8

9,5-10,5



5-5,5

17,1-25

6,5

7

11,5

10,6

12

Ширина уплотняемой полосы, мм

890

1400

1700

1400

2400

2000

2000

2200

1800

2200

Вальцы:

диаметр, мм:

направляющего

612

1000

1200

1000

-

-

-

-

-

-

вибрационного

725

1200

1200

1000

1600

1600

1600

1420

1420

1600

ширина, мм:

направляющего

800

1050

1700

1625

-

-

-

-

-

-

вибрационного

890

1400

1700

1625

2400

2000

2000

2200

1800

2200

Вынуждающая сила вибровозбудителя, Н

19600

70000

65000-75000

15000

15000

15000

15000

Частота вибрации, Гц

58

33-41,6



30-45

26,6

25

25

25

25

Линейное давление вибровальца, Н/см

157-176

270

30

270

Двигатель:

модель

УД-25-М1



Д-144

Д-240

Д-144

СМД-62

трактор Т-150К

трактор Т-150К



трактор Т-150К

трактор ДТ-75Н-ХС4-0,6

трактор Т-150К2

мощность, кВт

5,9

37

55,2

37



121,4

Трансмиссия

механическая

гидрообъемная



гидрообъемная

гидрообъемная

гидрообъемная

Скорость движения, км/ч:

рабочая

1,8

1,89; 3,7



0-6

0-8

0-7

0,5

0,5

0,5

4,06

3,33-5,97

транспортная

6

6,8



0-6

0-8

0-7

5,1

5,1

5,1

11,49

18,62



База, мм

1300

3600

-

3000

Радиус поворота, м

3

3

6

-

-

8

-

-

-

-

Габаритные размеры, мм:

длина

2800

4650

3940

3500

6600

3850

5800

8709

5850

ширина

1100

1800

2040

1625

2820

2400

2200

2100

2550

высота

2200

2850

3450

3150

3800

1600

2045

2650

2445

ИЗГОТОВИТЕЛИ

Калининградское АО Стройдормаш

Рыбинский завод Раскат

АО Амкодор

Рыбинский завод Раскат АО Амкодор

Коростенский завод Октябрьская кузница



Рыбинский завод Раскат АО Амкодор



АО Волгодонской опытно- экспериментальный завод



Нелидовский машиностроительный завод при участии АО ДОКА

Рыбинский завод Раскат АО Амкодор
