ГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

 Грунтосмесительная установка ДС-50Б- ОКП 4822285117; ТУ 22-5401-82; ОК N 4.02.12 - (рис.1) предназначена для приготовления цементогрунтовых и битумогрунтовых смесей из малосвязных грунтов в притрассовых карьерах.

ГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

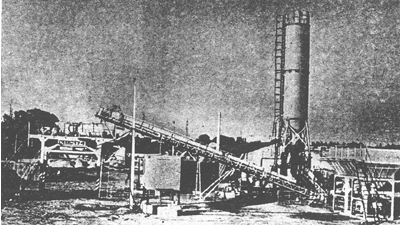

Рис.1. Грунтосмесительная установка ДС-50Б

 Установка рассчитана на дозирование компонентов смеси, смешивание и выдачу смеси в автотранспортные средства.

 Комплект оборудования установки состоит из следующих узлов: агрегата питания, агрегата порошкообразных материалов, конвейера, смесительного агрегата, цистерны с насосными установками, кабины оператора и электрооборудования.

 Исходные материалы для приготовления грунтовых смесей: грунт, вяжущие компоненты (органические - битум, битумные эмульсии и дегти или неорганические - цемент, известь), жидкие добавки - вода или водные растворы химических веществ.

 Смеситель - непрерывного действия, двухвальный, лопастного типа.

 Кабина оператора оборудована пультом управления, где сосредоточены элементы управления агрегатами установки, световая сигнализация контроля работы агрегатов, приборным и силовым шкафами.

 Кондиционер и электровентилятор позволяют создать внутри кабины соответствующий микроклимат.

 Грунтосмесительная установка ДС-174-1- ОКП 482228512307; ТУ 3.0 Украины 1.058-003-92; ОК N 4.04.26 - (рис.2) предназначена для приготовления в притрассовых карьерах цементогрунтовых и битумогрунтовых смесей из малосвязных грунтов для дорожного строительства в районах с умеренным и холодным климатом.



ГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

Рис.2. Грунтосмесительная установка ДС-174-1

 Установка имеет два варианта комплектности.

 I комплект (ДС-174-1) грунтосмесительной установки: агрегат питания; наклонный конвейер; смесительный агрегат; агрегат порошкообразных материалов; агрегат приготовления и дозирования органического вяжущего; агрегат воды и водных растворов; кабина оператора; электрооборудование.

 II комплект - все, кроме агрегата приготовления и дозирования органического вяжущего.

 Управление установкой осуществляется централизованно, с пульта управления в кабине оператора.

 Процесс приготовления смеси происходит в соответствии с заданной рецептурой.

 Конструкция установки обеспечивает механизацию всех основных технологических процессов, дистанционное управление всеми основными механизмами с автоматическим контролем их работы (напряжение 380 В и частота тока 50 Гц), защиту оборудования при перегрузках и неисправностях, а также выдачу сигнала на пульт управления.

 Выдача готовой смеси производится в автотранспорт.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОСМЕСИТЕЛЬНЫХ УСТАНОВОК ДС-50Б, ДС-174-1

ДС-50Б



ДС-174-1

Тип установки

передвижная



Производительность, т/ч

200-240

240-280

Мощность установленных электродвигателей, кВт

150

145

Вместимость, мГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1:

бункеров агрегата питания

10x2

32

бункера готовой смеси

5

5

бункера порошкообразных материалов

22

42

цистерны для воды и водных растворов, мГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

14

12,5

Смесительный агрегат:

дозатор битума:

тип

объемный

пределы дозирования, мГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

1,5-15

дозатор воды:

тип

объемный

пределы дозирования, мГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

1-27

смеситель:

тип

двухвальный лопастной непрерывного действия



вместимость, кг

2600

2600

время перемешивания, с

50

50

Вместимость цистерны агрегата подготовки и дозирования органического вяжущего, мГРУНТОСМЕСИТЕЛЬНЫЕ УСТАНОВКИ ДС-50Б, ДС-174-1

-

30

Габаритные размеры установки, мм:

длина

26600

30000

ширина

20000

25000

высота

11500

18000

Масса установки, кг

42000

55000

 ИЗГОТОВИТЕЛЬ - Кременчугское ПО Дормашина.

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
