ГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А



Грейдеры АТ-25, АТ-26- прицепные к сельскохозяйственным тракторам тягового класса 1,4. Они предназначены для планировки, ремонта и обустройства грунтовых дорог. Подъем и опускание рамы грейдера осуществляется с помощью одного (АТ-25) или двух (АТ-26) гидроцилиндров. Конструкция грейдеров позволяет формировать горизонтальную поверхность дороги, а также с уклоном полотна дороги на одну или другую сторону дороги. Регулировка ножей производится механически (АТ-25) и гидравлически (АТ-26). Масса грейдера может быть увеличена заполнением его рамы водой (АТ-25 и АТ-26) и установкой дополнительного груза на платформу (АТ-26).



Грейдерное навесное оборудование ЭД-222- ОКП 4822171057; ТУ 735-91 - (рис.1) предназначено для планировочных, земляных работ, содержания грунтовых дорог, дренажных и оросительных систем.





ГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А

Рис.1. Грейдерное навесное оборудование ЭД-222



 Оборудование имеет поворотную стрелу с трехточечной навесной системой трактора. Подъем, поворот стрелы и наклон отвала - гидравлические.



 Оборудование оснащается приспособлением для сталкивания сыпучих грузов с автомобилей, железнодорожных платформ, ямобуром, гидромолотом.



Грейдер гидрофицированный ДЗ-168-1- ОКП 4814221021; ТУ 22-053-98-91; ОК N 4.01.74 - (рис.2) предназначен для строительства, ремонта и содержания грунтовых дорог, планировки рисовых чек и очистки дорог от снега.

ГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А

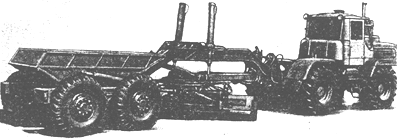

Рис.2. Грейдер гидрофицированный ДЗ-168-1



 Грейдер ДЗ-168-1 состоит из тягача, полуприцепа, соединенных между собой с помощью пальца. Подъем и опускание грейдерного отвала осуществляется из кабины, а поворот отвала, выдвижение, изменение угла резания, поворот и наклон колес - рукоятками, установленными в передней части рамы.



Грейдер полуприцепной ГП-1- ОКП 4814221024; ТУ 22-062-064-89; ОК N 4.01.81 - (рис.3) предназначен для строительства, ремонта и содержания дорог в условиях умеренного климата.



ГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А

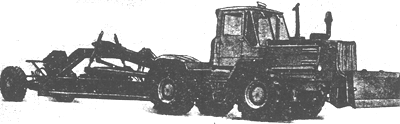

Рис.3. Грейдер полуприцепной ГП-1



 Прочная конструкция, рабочий орган, удобная компоновка основных элементов, легкость присоединения к элементам навески посредством сцепного устройства позволяет использовать грейдер в сельском хозяйстве.



 Управление заглублением отвала осуществляется из кабины трактора. Разгрузка кузова, изменение угла резания, вынос отвала и тяговой рамы производится рычагами, расположенными на передней части рамы грейдера.



Грейдер полуприцепной СД-105А- ОКП 4814221018; ТУ 560-86 - (рис.4) предназначен для планировочных и земляных работ в дорожном строительстве на селе и для содержания автомобильных дорог в сельском хозяйстве.

ГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А

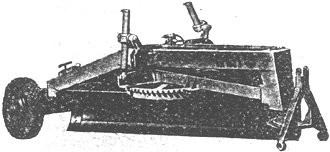

Рис.4. Грейдер полуприцепной СД-105А



 Технические характеристики грейдеров приведены в таблице.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРЕЙДЕРОВ AT-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105

Наименование параметров

Модель



АТ-25, АТ-26



ЭД-222

ДЗ-168-1

ГП-1



СД-105А



Тип



прицепной

навесной

гидрофицированный, полуприцепной



полуприцепной

полуприцепной

Базовый трактор:



модель



-

Т-150К

Т-150К

Т-150К

Т-150К

тяговый класс



1,4

3

3

3

3

мощность, кВт



44,5

121

121

121

121

Скорость движения, км/ч



30

20

20

30

30

Грейдерный отвал:



тип



поворотный

поворот на 0-60°;

180°



полноповоротный



полноповоротный

полноповоротный

длина, мм



2500

3100

3740

3744

3660

высота, мм



600

640

620

632

640

угол резания, град.



30-70

30-70

45° - угол поворота

стрелы



30-70

30-70

30-70

боковой вынос отвала в обе стороны относительно тяговой рамы, мм



460

800

800

800

опускание ниже опорной поверхности, мм



250

250

250

250

250

управление



гидравлическое



гидравлическое

гидравлическое

гидравлическое

гидравлическое

Ходовая часть:



тип



пневмо-

 колесная

пневмоколесная

пневмоколесная, балансирная



пневмоколесная



число осей



2

1

2

1

колея, мм



1365

2500

2045



2400



обозначение шин



9.00-20.00



14.00-20.00



14.00-20.00



14.00-20.00



Кузов:



вместимость, мГРЕЙДЕРЫ АТ-25, АТ-26, ЭД-222, ДЗ-168-1, ГП-1, СД-105А



1,2

разгрузка



принудительная



Габаритные размеры, мм:



длина



8460



2500



12200



7800



6030



ширина



2500



3100



2500



2500



2400



высота



1810



1550



2945



2450



2400



Масса, кг



1550; 2050

1000



10600



5400



3700

ИЗГОТОВИТЕЛИ



АО Таллэкс



АО Волгодонской

 опытно-

 эксперимен- тальный

 завод



АО Брянский арсенал



Орловский завод дорожных машин ПО Автогрейд



АО Волгодонской

 опытно-

 эксперимен- тальный

 завод







Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
