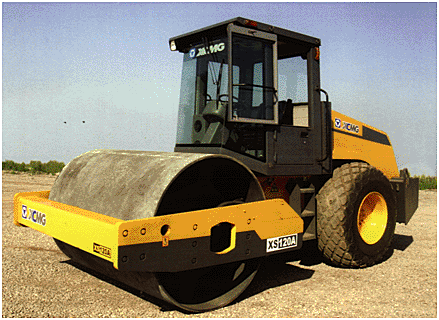

Вибрационные катки серии XS изготавливаются по технологии Динапак. Это самоходные катки, которые могут быть использованы для уплотнения автострад, площадок аэродромов, портов, дамб, промышленных площадок.
Они могут также использоваться для уплотнения верхних и нижних слоев оснований и насыпей.

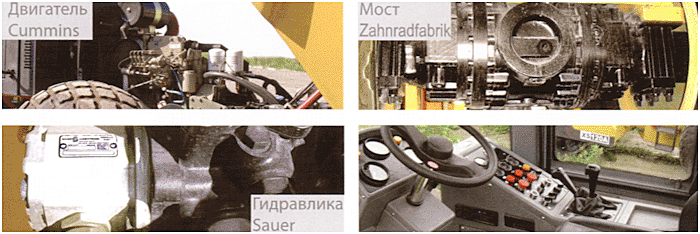

Этот тип катков оборудуется двигателем Cummins или Deutz с турбонаддувом, мостом ZF, гидростатическим приводом хода на мост и на валец, гидромоторами и гидронасосами Sauer, шарнирно-сочлененной рамой и гидравлическим управлением поворота.
Комфортабельная кабина оборудована обогревателем, вентилятором с люком на крыше, регулируемым сидением оператора, магнитолой.
Опции: плотномер на панели приборов, кулачковый валец, кондиционер, предпусковой подогреватель двигателя
Технические характеристики
|
Модель
|
Ед.
|
XS120
|
XS140
|
XS160
|
XS190
|
XS220
|
XS260
|
|
Рабочий вес
|
кг
|
12400
|
14700
|
16800
|
18900
|
22500
|
25600
|
|
Вес переднего модуля
|
кг
|
7200
|
9000
|
10700
|
12800
|
15100
|
17500
|
|
Вес заднего модуля
|
кг
|
5200
|
5700
|
6100
|
6100
|
7400
|
8100
|
|
Статическая нагрузка
|
Н/см
|
355
|
425
|
492
|
589
|
695
|
805
|
|
Центробежная сила
|
кН
|
280/190
|
330/220
|
350/240
|
385/260
|
415/280
|
430/290
|
|
Частота
|
Гц
|
30/35
|
28/35
|
28/35
|
28/35
|
27/32
|
27/32
|
|
Амплитуда
|
мм
|
1,8/0,9
|
1,8/0,77
|
1,8/0,79
|
1,8/0,78
|
2,0/0,96
|
2,1/1,0
|
|
Ширина вальца
|
мм
|
2130
|
2130
|
2130
|
2130
|
2130
|
2130
|
|
Диаметр вальца
|
мм
|
1523
|
1523
|
1523
|
1600
|
1600
|
1600
|
|
Скорость
|
км/ч
|
0-12
|
0-12
|
0-12
|
0-12
|
0-12
|
0-12
|
|
Модель двигателя
|
|
В3.9-С
Cummins
|
В5.9-С
Cummins
|
В5.9-С
Cummins
|
В5.9-С
Cummins
|
B5.9-C
Cummins
|
BF6L913C
Deutz
|
|
Мощность
|
|
|
|
|
|
|
|
|
Число оборотов
|
об./м
|
2500
|
2500
|
2500
|
2500
|
2500
|
2500
|
|
Радиус поворота
|
мм
|
5900
|
5900
|
6320
|
6320
|
6320
|
6470
|
|
Преодолеваемый уклон
|
%
|
47
|
50
|
55
|
55
|
50
|
50
|
|
Угол поворота
|
±°
|
35
|
38
|
33
|
33
|
33
|
33
|
|
Угол качания
|
±°
|
9
|
9
|
9
|
9
|
9
|
10
|
|
Размеры
|
мм
|
|
|
|
|
|
|
|
Длина
|
|
5765
|
6130
|
6295
|
6295
|
6345
|
6545
|
|
Ширина
|
|
2350
|
2390
|
2430
|
2430
|
2430
|
2530
|
|
Высота
|
|
3240
|
3165
|
3188
|
3188
|
3188
|
3260
|
|
