БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ



Бульдозер с рыхлителем ДЗ-171.3-03- ОКП 4812142249; ТУ 22-067-54-88; ОК N 4.01.76 - (рис.1) представляет собой трактор Т-170.00 с бульдозерным ДЗ-171.10.000 и рыхлительным оборудованием ДЗ-116В.10.000 (типа ДП-26С).





БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

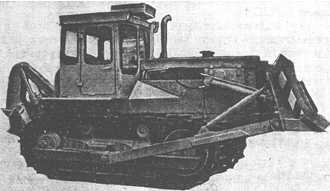

Рис.1. Бульдозер с рыхлителем ДЗ-171.3-03



Бульдозер с рыхлителем ДЗ-171.4- ОКП 4812142270; ТУ 22-067-54-88; ОК N 4.01.93 - (рис.2) представляет собой трактор Т-170М.01 с навесным бульдозерным ДЗ-171.10.000 и рыхлительным ДЗ-116В.10.000 оборудованием.





БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

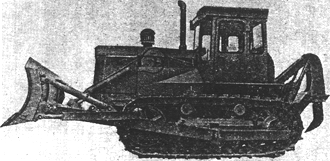

Рис.2. Бульдозер с рыхлителем ДЗ-171.4



Бульдозер с рыхлителем ДЗ-171.4-05- ОКП 4812142282; ТУ 22-067-54-88; ОК N 4.01.94 - (рис.3) представляет собой трактор Т-170М.01 с навесным бульдозерным ДЗ-153-3.10.000 с поворотным отвалом и рыхлительным ДЗ-116В.10.000 оборудованием.





БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

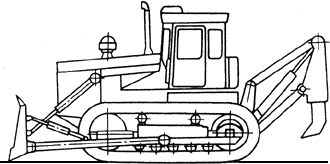

Рис.3. Бульдозер с рыхлителем ДЗ-171.4-05



Бульдозер с рыхлителем ДЗ-190(рис.4) - ОКП 4812142282 - представляет собой трактор Т-170 с навесным бульдозерным БО-171 с неповоротным отвалом и однозубовым рыхлительным РО-171 оборудованием.

БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

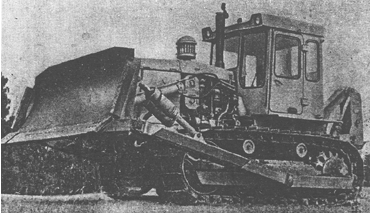

Рис.4. Бульдозер с рыхлителем ДЗ-190



Бульдозер с рыхлителем ДЗ-141УХЛ- ОКП 48144330; ТУ 23.1.448-87, ТУ 22-042-033-88; ТУ 22-042-032-88; ОК N 4.01.86 - (рис.5) представляет собой трактор Т-500Р-1 с навесным бульдозерным ДЗ-141УХЛ.01 (типа ДЗ-59ХЛ) с полусферическим отвалом и рыхлительным ДЗ-141УХЛ.02 оборудованием.





БУЛЬДОЗЕРЫ С РЫХЛИТЕЛЯМИ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

Рис.5. Бульдозер с рыхлителем ДЗ-141УХЛ



 Бульдозеры с рыхлителями предназначены для разработки и перемещения грунтов I-IV категорий, а также разрыхленных мерзлых и трещиноватых скальных пород в различных климатических условиях при температуре окружающей среды до -60 °С.



 Бульдозерное оборудование ДЗ-171.10.000, БО-171, ДЗ-141УХЛ.01 состоит из отвала криволинейного профиля, толкающего устройства, механизма компенсации перекоса отвала и системы управления.



 Рыхлительное оборудование ДЗ-116В.10.000, РО-171, ДЗ-141УХЛ.02 параллелограммное, четырехзвенное состоит из опорной рамы, верхней и нижней тяг, гидросистемы, рабочей балки и зуба.



 Рыхлительное оборудование установлено на задней стенке корпуса бортовых фрикционов трактора.



 Технические характеристики бульдозеров с рыхлителями приведены в таблице.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

БУЛЬДОЗЕРОВ С РЫХЛИТЕЛЕМ ДЗ-171.3-03, ДЗ-171.4, ДЗ-171.4-05, ДЗ-190, ДЗ-141УХЛ

Наименование параметров



Модель



ДЗ-171.3-03



ДЗ-171.4; ДЗ-171.4-05*



ДЗ-190

ДЗ-141УХЛ

Базовый трактор:



модель



Т-170.00



Т-170М.01

Т-170.00

Т-500Р-1

тяговый класс



10



10

10

35

мощность, кВт



125



125

125

372

Скорость движения, км/ч:



вперед



2,51-2,58



2,51-2,58

2,51-2,58

4; 7; 13

назад



12,05-10,2



12,05-10,20



12,05-10,20



3,3; 6; 11,1

Тип управления рабочими органами



гидравлическое



гидравлическое

гидравлическое

гидравлическое

Бульдозерное оборудование:



модель



ДЗ-171.10.000

ДЗ-171.10.000



БО-171

ДЗ-141УХЛ.01

(типа ДЗ-59ХЛ)



тип отвала



неповоротный

неповоротный

неповоротный

неповоротный полусферический



длина отвала, мм



3200



3200

3172

4800

высота отвала, мм



1300

1300

1100

2000

подъем над опорной поверхностью, мм



935

935

860

1670

опускание ниже опорной поверхности, мм



400

400

400

720

угол резания, град.



55

55

55

50-60

угол поперечного перекоса, град.



12

12

6

10

управление изменением угла резания и угла поперечного перекоса отвала



гидравлическое и винтовыми раскосами

гидравлическим и винтовым раскосами

гидравлическое и винтовыми раскосами



гидравлическим и винтовым раскосами

масса, кг



2450

2450

1100

8615

Рыхлительное оборудование:



модель



ДЗ-116В.10.000



ДЗ-116В.10.000

РО-171

ДЗ-141УХЛ.02

тип



четырехзвенный

четырехзвенный



четырехзвенный



четырехзвенный



заглубление зуба, мм



500

500

450

1540

число зубьев



1

1

1

1

ширина наконечника зуба, мм



80

80

80

125

тип крепления зуба



жесткий

жесткий

жесткий

жесткий

расстояние от опорной поверхности до нижней тяги, мм



200

200

200

420

расстояние от наконечника зуба до оси ведущей звездочки трактора, мм



1000

1000

1000

-

угол рыхления, град.



45

45

45

25-50

масса, кг



1400

1400

1400

6460

Габаритные размеры, мм:



длина



6500

6500

5990

10630

ширина



3240

3240

3172

4800

высота



4150

3150

3130

4200

Масса, кг



17415

18595

18100

58600

ИЗГОТОВИТЕЛИ

АО Челябинский завод дорожных машин им. Колющенко

АО Строительные и мелиоративные машины



Стерлитамакский завод строительных машин

________________

 * Бульдозерное оборудование ДЗ-153-3.10.000 с поворотным отвалом.



Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
