Бульдозер ДЗ-42Г- ОКП 4812111030; ТУ 22-5686-84; ОК N 4.01.57 - (рис.1) предназначен для землеройно-планировочных работ в сельском строительстве и хозяйстве на грунтах I и II категорий, более тяжелые грунты должны быть предварительно разрыхлены. Бульдозерный отвал при движении трактора копирует поверхность грунта.

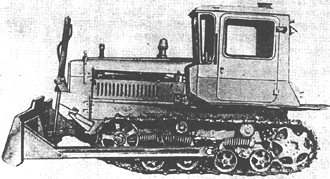

Рис.1. Бульдозер ДЗ-42Г

Бульдозерно-строительный агрегат ДЗ-162-3- РКП 4812111053, 4812111065; ТУ 22-052-06-90; ОК N 4.01.95 - (рис.2) предназначен для разработки и перемещения грунта I-III категорий и дорожно-строительных материалов, выполнения планировочных работ, зачистных и подготовительных работ в сельском хозяйстве в условиях умеренного и тропического климата.

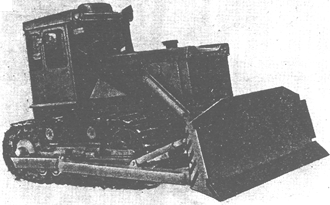

Рис.2. Бульдозерно-строительный агрегат ДЗ-162-3

Бульдозер ГП-20- ОКП 481211108000; ТУ 22-0239906-022-92; ОК N 4.01.100 - (рис.3) предназначен для выполнения землеройно-транспортных работ, расчистки дорог от снега в условиях умеренного климата. Для шарнирного соединения отвала с рамой трактора служит поперечная балка.

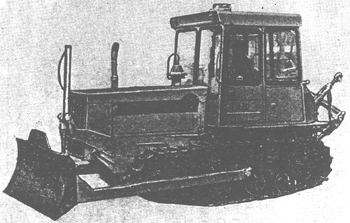

Рис.3. Бульдозер ГП-20

Бульдозер ГП-10- ОКП 481214119706; ТУ 22-02.39.906-022-92; ОК N 4.01.99 - (рис.4) предназначен для выполнения работ в мелиорации и ирригации в условиях умеренного климата при температуре окружающего воздуха от -45 до 40 °С.

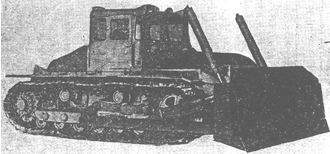

Рис.4. Бульдозер ГП-10

Бульдозер ДЗ-130- ОКП 4812131018; ТУ 22-055-3-88: ОК N 4.01.82 - (рис.5) предназначен для разработки грунтов I-III категорий при подготовительных работах в строительстве и сельском хозяйстве в условиях умеренного климата. Перекос бульдозерного отвала - гидрофицированный. Конструкция отвала - криволинейного профиля.

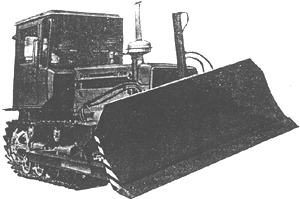

Рис.5. Бульдозер ДЗ-130

Бульдозер ДЗ-171.1-03- ОКП 4812141137; ТУ 22-067-54-88; ОК N 4.01.75 - (рис.6) представляет собой трактор Т-170.00 с бортовым редуктором и пусковым двигателем П-23У, оборудованный бульдозерным неповоротным отвалом ДЗ-171.10.000.

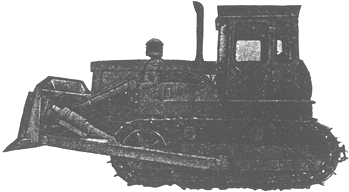

Рис.6. Бульдозер ДЗ-171.1-03

 Бульдозер предназначен для разработки и перемещения грунта, нарезки террас на косогорах, расчистки дорог от снега, строительства заливных полей, а также для мелиоративных и землеустроительных работ в условиях умеренного климата.

 Механизм компенсации перекоса отвала распределяет боковые нагрузки на толкающие брусья и обеспечивает изменение угла между отвалом и толкающими брусьями в момент перекоса отвала.

 Винтовой и гидравлический раскосы предназначены для изменения угла поперечного перекоса и угла резания отвала.

Бульдозеры Д3-171.2, ДЗ-171.2-05- ОКП 4812141149, 4812141161; ТУ 22-067-54-88; ОК N 4.01.91, 4.01.92 - (рис.7) предназначены для разработки и перемещения грунта I-III категорий, нарезки террас на косогорах, расчистки дорог от снега. Грунты IV категории, мерзлые грунты и легкие скальные породы предварительно разрыхляют. Бульдозеры применяют в условиях умеренного климата.

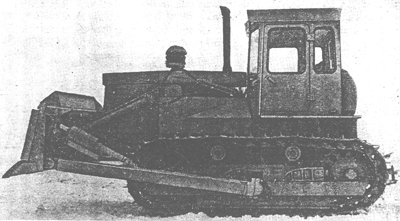

Рис.7. Бульдозер ДЗ-171.2

 Бульдозерное оборудование ДЗ-171.10.000 имеет неповоротный отвал криволинейного профиля и механизм компенсации перекоса отвала.

 Бульдозерное оборудование ДЗ-153-3.10.000 с поворотным отвалом. Толкающее устройство - рама приспособлена для агрегатирования с различными видами навесного оборудования: корчевательным, кусторезным, снегоочистительным.

 Бульдозер ДЗ-132-1- ОКП 4812161016; ОСТ 22-1666-86; ОК N 4.01.78 - (рис.8) предназначен для разработки и перемещения грунта, профилирования дорог и срезки грунта на косогорах. Мерзлые грунты и легкие разборные скальные породы разрабатываются в предварительно разрыхленном состоянии.

Рис.8. Бульдозер ДЗ-132-1

 Бульдозер оборудован прямым отвалом и гидроперекосом. Роль механизма компенсации перекоса отвала выполняет тяга.

 Технические характеристики бульдозеров приведены в таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БУЛЬДОЗЕРОВ НА ГУСЕНИЧНОМ ХОДУ

ДЗ-42Г, ДЗ-162-3, ГП-20, ДЗ-130, ДЗ-171.1-03, ДЗ-171.2-05, ДЗ-171.2, ГП-10, ДЗ-132-1

 Продолжение таблицы

_________________

 * С поворотным отвалом.
