БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

 В разделе приведено краткое описание бульдозерного оборудования, которое используется для выполнения работ в сельском строительстве и хозяйстве.

 Преимуществом использования бульдозерного оборудования является то, что его можно агрегатировать с тракторами тягового класса 3,10, 25, имеющимися в хозяйствах.



Бульдозерная навеска БН-75(рис.1) предназначена для выполнения бульдозерных работ с небольшими объемами перемещаемых материалов, главным образом для сельского хозяйства.



БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

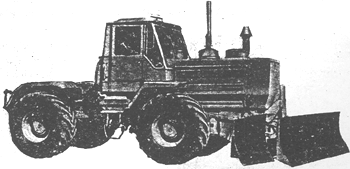

Рис.1. Бульдозерная навеска БН-75



Бульдозерное оборудование СД-112- ОКП 4822171038; ТУ 714-89 - (рис.2) предназначено для разработки легких грунтов, перемещения и перемешивания грунтов и сыпучих материалов в сельском строительстве и хозяйстве, а также для зимнего содержания дорог.

БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

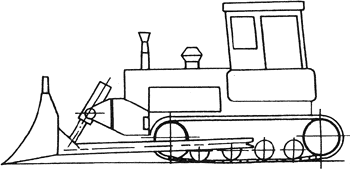

Рис.2. Бульдозерное оборудование СД-112

 Бульдозерное оборудование оснащено уширителями, которые автоматически сочленяются с прямым отвалом. Уширители приподняты над опорной поверхностью и не выступают за габариты отвала. Противовес устанавливается на трехточечное навесное устройство трактора.



Бульдозерное оборудование БО-171, БО-171П- ОКП 4814420045, 4814420048; ТУ 24-067-56-90; ОК N 4.01.88 - (рис.3) предназначено для разработки грунтов I-III категорий без предварительного рыхления, разрыхленных трещиноватых скальных пород и мерзлых грунтов при температуре окружающей среды от -45 до 40 °С. Оборудование имеет механизм компенсации перекоса отвала. Рама приспособлена для агрегатирования с различными видами навесного оборудования.

БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

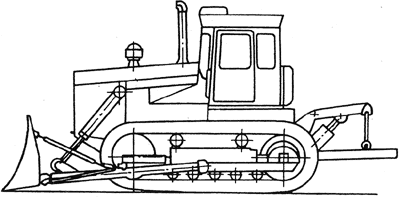

Рис.3. Бульдозерное оборудование БО-171



Бульдозерная навеска МП-18-5А- (рис.4) предназначена для выполнения бульдозерных работ на грунтах I-II категорий в сельской местности.

БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

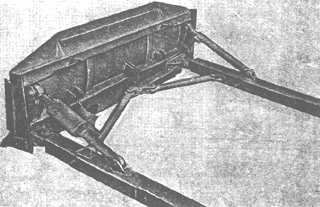

Рис.4. Бульдозерная навеска МП-18-5А



Бульдозерное оборудование с прямым отвалом БО-132-1- ОКП 4814432060; ТУ 24-067-58-90; ОК N 4.01.87 - (рис.5) предназначено для разработки и перемещения грунта I-IV категорий без предварительного рыхления, а также мерзлых грунтов, легких разборных скальных пород с предварительным рыхлением. Бульдозерный отвал полусферической формы с гидроперекосом. Модификация БО-132-2 с бульдозерным отвалом прямой формы.

БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

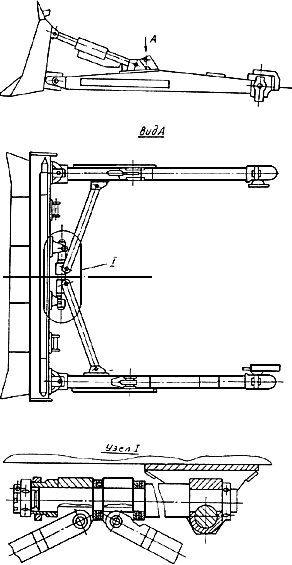

Рис.5. Бульдозерное оборудование с прямым отвалом БО-132-1



Бульдозерное оборудование ДЗ-59ХЛ50.00.000- ОКП 48144320060; ТУ 22-069-41-88; ОК N 4.01.88 - (рис.6) предназначено для выполнения тяжелых земляных работ на мерзлых и плотных грунтах с большим количеством каменистых включений, а также трещиноватых горных пород при температуре окружающего воздуха от -60 до 45 °С.



БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

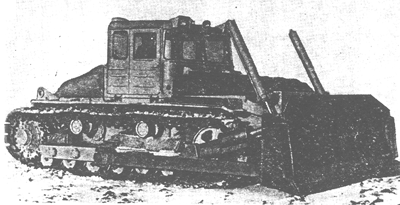

Рис.6. Бульдозерное оборудование ДЗ-59ХЛ.50.00.000

 Оборудование имеет механизм компенсации перекоса отвала, который обеспечивает поперечную устойчивость бульдозера.

 Установка (монтаж) бульдозерного оборудования на трактор Т-330 производится на ПО Чебоксарский завод промышленных тракторов.

 Технические характеристики бульдозерного оборудования приведены в таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ

БН-75, СД-112, БО-171, БО-171П, МП-18-5А, БО-132.1, ДЗ-59ХЛ.50

Наименование параметров

Модель



БН-75

СД-112

БО-171,

БО-171П*



МП-18-5А

БО-132.1

ДЗ-59ХЛ.50

Базовый трактор:

модель

ДТ-75



Т-150К



Т-170.00



Т-170.00



ДЭТ-250М2



Т-330

тяговый класс

3

3

10

10

25

25

мощность, кВт

66

121,4

125

125

243

243

Управление

гидравлическое



гидравлическое



гидравлическое



талрепное

гидравлическое



гидравлическое



Скорость движения, км/ч

8,54

3,4-13,4

2,58-10,4



2,58-10,4

1,2-15,2

4,7-16,4

Бульдозерное оборудование:

тип

с неповоротным отвалом

с поворотным отвалом и уширителями



с неповоротным отвалом

с поворотным отвалом

с неповоротным прямым отвалом

с неповоротным отвалом

длина отвала, мм

2813

3500

3200

4000

4590

4540

высота отвала, мм

820

870

1300

1000

1550

1730

скорость подъема, опускания отвала, м/с

0,25

0,25

0,25

0,25

0,25

0,25

угол резания, град.

55

55

55

55

55

55

угол поперечного перекоса, град.

-

-

12

6

14

12

опускание отвала ниже опорной поверхности, мм

410

150

400

400

450

650

подъем отвала над опорной поверхностью, мм

600

600

935

935

1130



1170

масса, кг

1070

2000

2450

1270

5000

7600

Габаритные размеры с трактором, мм:

длина

4945

7520

5650

6490

7600

6740

ширина

2813

2800

3240

4000

4600

4730

высота

2300

3165

3150

3130

3300

3450

Масса, кг

7070

9685

17350

17500

32200

38241

ИЗГОТОВИТЕЛИ

АО Строительные и мелиоративные машины

АО Волгодонской опытно- экспериментальный завод

АО Челябинский завод дорожных машин

им. Колющенко



АО Строительные и мелиоративные машины

АО Челябинский завод дорожных машин

им. Колющенко

Балаковское ПО Балаководормаш

___________________

 * С поворотным отвалом.

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
