Бульдозер-погрузчик ДЗ-133- ОКП 4812230013; ТУ 22-5164-81; ОК N 4.01.37 - (рис.1) предназначен для выполнения земляных и погрузочно-разгрузочных работ небольшого объема, погрузки и транспортирования сыпучих материалов, подъема и перемещения штучных и тарных грузов при работах по ремонту и содержанию грунтовых дорог и дорог с твердым покрытием и других хозяйственных работ в условиях умеренного климата.

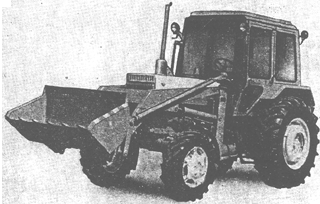

Рис.1. Бульдозер-погрузчик ДЗ-133
Бульдозер-погрузчик может комплектоваться дополнительным оборудованием: ковшом 0,5 м , грузовыми и сельскохозяйственными вилами, ковшом для снега 0,75 м , челюстным захватом, монтажным крюком и удлинителем стрелы.
Замена одного рабочего органа другим осуществляется с помощью специального устройства. Устройство навешивается на стрелу.
Бульдозер-погрузчик ДЗ-133 имеет модификацию ДЗ-133А (бульдозер-экскаватор).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БУЛЬДОЗЕРА-ПОГРУЗЧИКА ДЗ-133
|
Базовый трактор:
|
|
|
тип
|
колесный универсальный
|
|
модель
|
МТЗ-80 или МТЗ-82
|
|
тяговый класс
|
1,4
|
|
мощность, кВт
|
55,15
|
|
тип трансмиссии
|
механическая
|
|
Тип управления рабочим органом
|
гидравлическое
|
|
Скорость движения, км/ч:
|
|
|
вперед
|
2,5-33,39
|
|
назад
|
5,27-8,97
|
|
Грузоподъемность, т
|
0,75
|
|
Ковш:
|
|
|
вместимость, м
|
0,38
|
|
ширина режущей кромки ножа, мм
|
1600
|
|
высота разгрузки, мм
|
2600
|
|
вылет кромки при наибольшей высоте разгрузки, мм
|
585
|
|
Отвал:
|
|
|
длина, мм
|
2100
|
|
ширина, мм
|
650
|
|
опускание ниже опорной поверхности, мм
|
200
|
|
Колея, мм
|
1600
|
|
Обозначение шин:
|
|
|
передних колес
|
0,24
|
|
задних колес
|
0,17
|
|
Габаритные размеры, мм:
|
|
|
длина
|
5230 (с ковшом);
5010 (с отвалом)
|
|
ширина
|
2130
|
|
высота
|
2850; 2882 (для МТЗ-82)
|
|
Масса с ковшом и отвалом, кг
|
4210; 4420 (для МТЗ-82)
|
|
Дополнительное оборудование:
|
|
|
Ковш:
|
|
|
вместимость, м
|
0,5
|
|
длина, мм
|
1600
|
|
масса, кг
|
175
|
|
Ковш для снега:
|
|
|
вместимость, м
|
0,75
|
|
длина, мм
|
2200
|
|
масса, кг
|
170
|
|
Монтажный крюк:
|
|
|
высота подъема, мм
|
2800
|
|
вылет, мм
|
1500
|
|
Грузовые вилы:
|
|
|
высота подъема, мм
|
2800
|
|
ширина захвата, мм
|
1100
|
|
Сельскохозяйственные вилы:
|
|
|
высота подъема, мм
|
2500
|
|
ширина захвата, мм
|
1200
|
|
масса, кг
|
125
|
|
Челюстной захват:
|
|
|
вместимость, м
|
0,38
|
|
ширина захвата, мм
|
2100
|
|
наибольшая высота разгрузки, мм
|
2900
|
|
вылет при наибольшей высоте разгрузки, мм
|
600
|
|
масса, кг
|
250
|
|
Удлинитель к отвалу:
|
|
|
вылет кромки ножа отвала, мм
|
2500
|
|
масса, кг
|
185
|
ИЗГОТОВИТЕЛЬ - Минский опытно-экспериментальный завод АО Амкодор.
