Бетоноукладчик самоходный на гусеничном ходу со скользящими формами ДС-169

 Бетоноукладчик самоходный на гусеничном ходу со скользящими формами ДС-169- ОКП 4822281217, 4822281220, 4822281223, 4822281226; ТУ 22-053-101-90; ОК N 4.05.11 - (рис.1) предназначен для устройства монолитных цементобетонных покрытий при строительстве внутрихозяйственных дорог I и II категорий и дорог местного значения III и IV категорий.

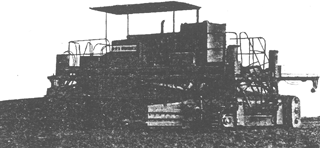

Рис.1. Самоходный бетоноукладчик со скользящими формами ДС-169 на гусеничном ходу

 Бетоноукладчик состоит из рамы, силовой установки, пульта управления, бака водяной системы, водяного насоса с приводом, генератора привода вибраторов, ящика с аккумуляторами, рабочих органов, соединенных пальцами с рамой; гусеничных тележек, которые через консоли соединены с рамой машины. Машина оборудована лестницами и переходными площадками.

 Бетоноукладчик оснащен системой направляющего шнура, автоматической следящей системой по курсу движения и высотным отметкам для окончательной отделки дорожного покрытия.

 Движение бетоноукладчика осуществляется двумя гусеничными тележками с приводом в ручном и автоматическом режиме.

 Рабочий орган состоит из шнекового распределителя, дозирующего бруса, глубинных вибраторов, подбивающего бруса, формующей плиты, боковых скользящих форм и механизмов отделки кромок, бункера для приема бетона.

 Система управления расположена на силовой установке. Управление машиной осуществляется вручную или автоматически с панели управления системы Профиломат-3.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОУКЛАДЧИКА ДС-169

Тип машины

самоходная гусеничная гидрофицированная с автоматическим управлением



Производительность, м/ч

120

Ширина укладываемого покрытия, мм

4,5; 6; 7; 7,5

Толщина укладываемого слоя, мм

160; 180; 200; 220; 240

Скорость движения, м/мин

1-20

Управление

гидравлическое



Двигатель:

модель

ЯМЗ-238Г

мощность, кВт

125



База, мм

3270



Колея, мм

5900; 7400; 8400; 8900

Рабочие органы:

диаметр шнека, мм

430

частота вращения шнека, с

0-0,88

число глубинных вибраторов

8; 12; 12; 14



ход дозирующих заслонок, мм

0-150



число ходов подбивающего бруса в минуту

100

амплитуда хода подбивающего бруса (ход), мм

20 (40)

Габаритные размеры, мм:

длина

5675



ширина

6975; 8475; 9475; 9975

высота

3720-4230



Масса, кг

21200; 22600; 23800; 24600

 ИЗГОТОВИТЕЛЬ - АО Брянский Арсенал.



Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
