Бетоноукладчик самоходный на гусеничном ходу со скользящими формами ДС-169- ОКП 4822281217, 4822281220, 4822281223, 4822281226; ТУ 22-053-101-90; ОК N 4.05.11 - (рис.1) предназначен для устройства монолитных цементобетонных покрытий при строительстве внутрихозяйственных дорог I и II категорий и дорог местного значения III и IV категорий.

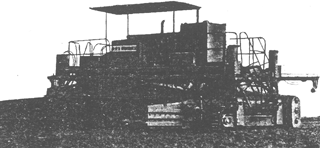

Рис.1. Самоходный бетоноукладчик со скользящими формами ДС-169 на гусеничном ходу

 Бетоноукладчик состоит из рамы, силовой установки, пульта управления, бака водяной системы, водяного насоса с приводом, генератора привода вибраторов, ящика с аккумуляторами, рабочих органов, соединенных пальцами с рамой; гусеничных тележек, которые через консоли соединены с рамой машины. Машина оборудована лестницами и переходными площадками.

 Бетоноукладчик оснащен системой направляющего шнура, автоматической следящей системой по курсу движения и высотным отметкам для окончательной отделки дорожного покрытия.

 Движение бетоноукладчика осуществляется двумя гусеничными тележками с приводом в ручном и автоматическом режиме.

 Рабочий орган состоит из шнекового распределителя, дозирующего бруса, глубинных вибраторов, подбивающего бруса, формующей плиты, боковых скользящих форм и механизмов отделки кромок, бункера для приема бетона.

 Система управления расположена на силовой установке. Управление машиной осуществляется вручную или автоматически с панели управления системы Профиломат-3.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА БЕТОНОУКЛАДЧИКА ДС-169

 ИЗГОТОВИТЕЛЬ - АО Брянский Арсенал.
