Асфальтоукладчик самоходный на гусеничном ходу СД-408- ОКП 48221710; ТУ РФ 743-92 - (рис.1) предназначен для укладки и предварительного уплотнения асфальтобетонных и битумоминеральных смесей на подготовленное и уплотненное основание при строительстве автомобильных дорог.

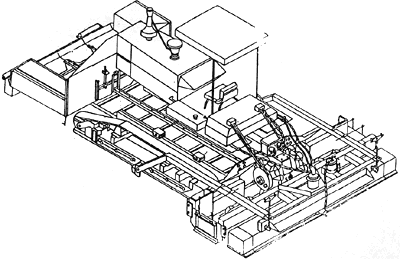

Рис.1. Самоходный асфальтоукладчик СД-408 на гусеничном ходу

 На раме базового тягача (трактора ДТ-75) смонтированы приемный бункер с поднимающимися бортами, цепные скребковые питатели и шнеки. С тягачом шарнирно связан рабочий орган, включающий в себя виброплиту, отражательный щит, ручной регулятор толщины укладываемого слоя и несущие балки. Привод вибровозбудителя - гидравлический; питателей и шнеков - механический.

Асфальтоукладчик самоходный автоматизированный на гусеничном ходу ДС-143А- ОКП 4822132604; ТУ 22-061-25-89; ОК N 4.04.28 - (рис.2) предназначен для укладки и предварительного уплотнения асфальтобетонных и битумоминеральных смесей на подготовленное и уплотненное основание при строительстве автомобильных дорог, городских и поселковых улиц и площадей.

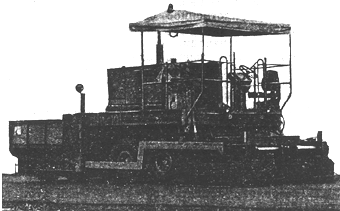

Рис.2. Самоходный асфальтоукладчик автоматизированный ДС-143А на гусеничном ходу

 Асфальтоукладчик производит укладку однослойных и многослойных покрытий горизонтального, односкатного и двухскатного профилей из горячей и холодной смеси в сухую погоду при температуре окружающего воздуха до 40 °С в районах с умеренным, сухим и тропическим климатом.

 Асфальтоукладчик ДС-143А состоит из шасси, рабочего органа, капота дизеля и облицовок, электрооборудования, гидросистемы, а также сменных уширителей.

 Привод хода, питателя и шнека - механический; трамбующего бруса - гидравлический.

 Регулятор толщины укладываемого слоя, регулятор поперечного профиля позволяют придать соответствующий угол наклона выглаживающей плите.

 Асфальтоукладчик оборудован автоматической системой Профиль-30-6, которая обеспечивает получение ровного слоя покрытия в продольном направлении с заданным углом поперечного уклона.

Асфальтоукладчик ДС-181 самоходный колесный- ОКП 4822131713; ТУ 22-053-116-92; ОК N 4.04.24 - (рис.3) предназначен для укладки и предварительного уплотнения асфальтобетонных и битумоминеральных смесей на подготовленное и уплотненное основание при строительстве автодорог, городских и поселковых улиц и площадей.

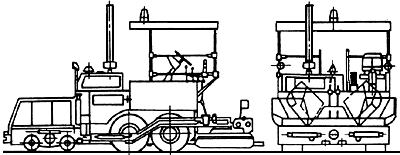

Рис.3. Самоходный асфальтоукладчик ДС-181 колесный

 Асфальтоукладчик оснащен автоматической следящей системой управления толщиной укладываемого слоя.

 Асфальтоукладчик состоит из рамы, силовой установки, бункера, передней тележки, колесного хода, питателей, шнеков, привода питателей и шнеков, рабочего органа, подвески рабочего органа, системы управления, гидрооборудования, электрооборудования.

 Выглаживающая плита состоит из двух половин, которые шарнирно соединены между собой осью и стяжками, с помощью которых регулируется поперечный профиль укладываемого покрытия.

 На асфальтоукладчике предусмотрена сигнализация, контрольно-диагностическая система Асфальт-Б, автоматическая стабилизация рабочего органа при укладке дорожного полотна по высотным отметкам с помощью системы Профиль-30-5.

Асфальтоукладчик самоходный колесный ДС-191(рис.4) предназначен для укладки и предварительного уплотнения асфальтобетонных и битумоминеральных смесей при асфальтировании дорог, улиц и площадей.

Рис.4. Самоходный асфальтоукладчик ДС-191 колесный

 Асфальтоукладчик оборудован бункером с подъемными створками и скребковым питателем, двусторонним распределителем шнекового типа, погружным поперечным трамбующим брусом, выглаживающей плитой с механическим изменением поперечного профиля и бесступенчатым изменением ширины укладываемой полосы.

 Технические характеристики асфальтоукладчиков приведены в таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АСФАЛЬТОУКЛАДЧИКОВ СД-408, ДС-143А, ДС-181, ДС-191
