АСФАЛЬТОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ СД-406, ДС-175



 Асфальтоукладочное оборудование СД-406- ОКП 4822171063; ТУ 743-92 - (рис.1) предназначено для равномерного распределения и предварительного уплотнения асфальтобетонных и битумоминеральных смесей заданной толщины по заранее подготовленному основанию при строительстве и ремонте дорожных покрытий, а также в качестве распределителя щебня.

АСФАЛЬТОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ СД-406, ДС-175

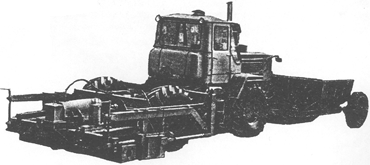

Рис.1. Асфальтоукладочное оборудование СД-406



 Оборудование навешивается на трактор T-150K с гидромеханическим ходоуменьшителем.



 Смесь из бездонного бункера с заслонкой поступает на основание, образуя валок, затем распределяется шнеками и уплотняется виброплитой рабочего органа.



 Асфальтоукладочное оборудование ДС-175- ОКП 4822131301; ТУ 22-053-115-91; ОК N 4.04.27 - (рис.2) предназначено для укладки асфальтобетонных и битумоминеральных смесей на подготовленное основание при строительстве и ремонте автодорог, городских и поселковых улиц и площадей.

АСФАЛЬТОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ СД-406, ДС-175

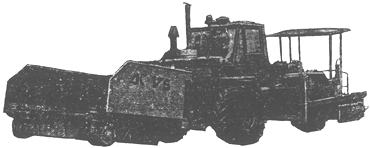

Рис.2. Асфальтоукладочное оборудование ДС-175



 Оборудование производит укладку горизонтального, односкатного и двухскатного профиля покрытия.



 Асфальтоукладочное оборудование навешивается на заднюю полураму трактора Т-150КА или Т-158. Рабочее оборудование состоит из рабочего органа и выглаживающей плиты.



 Регулирование толщины укладываемого слоя осуществляется в ручном и автоматическом режимах по копирной струне или от лыжи, скользящей по смежной полосе.



 Управление рабочим органом и бункером осуществляется с пульта, расположенного на задней раме.





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АСФАЛЬТОУКЛАДОЧНОГО ОБОРУДОВАНИЯ СД-406, ДС-175

СД-406



ДС-175

Тип



навесное

Базовый трактор:



модель



Т-150К

Т-150КА или Т-158



тяговый класс



3

3

мощность, кВт



121,4

121,4 или 122

Ширина укладываемой полосы, мм



3500; 3750

3000; 3500; 4500

Толщина укладываемого слоя, мм



30-80

30-100

Вместимость бункера, мАСФАЛЬТОУКЛАДОЧНОЕ ОБОРУДОВАНИЕ СД-406, ДС-175



8000 (кг)

4,5

Скорость движения, км/ч:



рабочая



0,116-0,479

транспортная



22

Дорожный просвет, мм



290

Управление



гидравлическое

Габаритные размеры, мм:



длина



9750

9530

ширина



3620

3240; 3740; 4740



высота



3165

2970

Масса, кг



5500 (без трактора)



12500

ИЗГОТОВИТЕЛИ

АО Волгодонской опытно-экспериментальный завод

АО Брянский Арсенал



 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
