АВТОГРЕЙДЕРЫ

 Автогрейдеры относятся к группе землеройно-транспортных машин, состоящих из грейдерного оборудования и базовой машины. Предназначены автогрейдеры для профилирования и планировки поверхности земляного полотна дорог; разравнивания и перемещения грунта, гравия, щебня при устройстве и ремонте дорог; устройства кюветов и выемок; очистки дорог от снега.

 Автогрейдеры классифицируют по присущим их конструкции признакам: массе, колесной формуле, типу задней тележки, типу трансмиссии. Масса автогрейдера предопределяет деление их на легкие (9-10 т), средние (10-13 т) и тяжелые (13-19 т) землеройно-транспортные машины. Колесная формула влияет на тяговое усилие автогрейдера и его планирующие способности, определяется сочетанием букв А+Б+В, где А - число осей с управляемыми колесами, Б - число осей с ведущими колесами, В - общее число осей. Например, колесная формула выпускаемых автогрейдеров 1+2+3 означает трехосные машины с двумя ведущими осями. По типу задней тележки автогрейдеры делятся на два исполнения: с балансирами, в которые встроены бортовые редукторы, являющиеся составной частью заднего ведущего моста (для легких и средних грейдеров), с балансирами в виде балок, соединяющих раздельные задние ведущие мосты (для грейдеров тележного типа). По типу трансмиссии бывают автогрейдеры с механической и гидромеханической трансмиссией.

 К основным параметрам автогрейдера относятся конструктивная масса, удельный показатель мощности, размеры отвала (длина и высота), скорость движения машины, дорожный просвет, угол резания ножа отвала, загрубление отвала, углы срезания откосов. Конструктивная масса определяет тип машины и составляет для легкого автогрейдера 9, среднего 13 и тяжелого 19 т. Удельный показатель мощности определяется отношением мощности двигателя к конструктивной массе автогрейдера и составляет 7, 36-11 кВт/т. Длина отвала (рис.1) выражает расстояние между двумя торцами без удлинений. Высота отвала Н определяется по хорде, проведенной через режущую кромку ножа и верхний край лобового места отвала. Скорость движения назначается для режима резания грунта (не более 4 км/ч) и транспортного положения (не менее 35 км/ч). Дорожным просветом называется расстояние между ровной поверхностью основания и режущей кромкой отвала, поднятого до транспортного положения. Угол резания ножа регулируют в зависимости от типа режущей среды и измеряют между плоскостью, проведенной от режущей кромки ножа касательно цилиндрической поверхности лобового места отвала, и опорной поверхностью машины. Загрубление отвала - вертикальное расстояние по режущей кромке ножа между положением, когда отвал находится на опорной поверхности автогрейдера и его положением при опущенном ноже опорного основания. Углами срезания откосов считаются углы между опорной поверхностью и режущей кромкой отвала за пределами основной рамы.



АВТОГРЕЙДЕРЫ

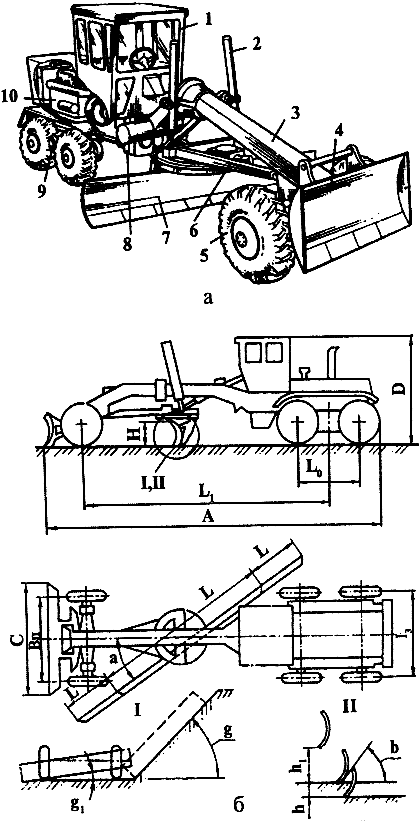

Рис.1. Общий вид (а) и основные параметры (б) автогрейдера:



1 - кабина; 2 - механизм подвески; 3, 6 - рамы; 4 - дополнительное рабочее оборудование; 5 - передняя ось; 7 - отвал; 8 - трансмиссия; 9 - тележка; 10 - двигатель;

 А - длина; С - ширина; D - высота; L - общая колесная база;

АВТОГРЕЙДЕРЫ- колесная база задней тележки; АВТОГРЕЙДЕРЫ- колея передних колес; АВТОГРЕЙДЕРЫ- колея задних колес; АВТОГРЕЙДЕРЫ- дорожный просвет под отвалом; L - длина отвала; 1 - боковой вынос отвала; Н - высота отвала; h - загрубление отвала; b - угол резания ножа отвала; АВТОГРЕЙДЕРЫ- угол срезания откосов; АВТОГРЕЙДЕРЫ- угол наклона отвала; а - угол захвата отвала.

 Автогрейдерам присваивается индекс, состоящий из двух букв ДЗ и присваемого изготовителем порядкового номера. Например, индекс автогрейдера легкого типа - ДЗ-99А-1 означает: Д - дорожная, З - землеройная машина, 99 - порядковый номер машины, А - очередность проведенной модернизации, 1 - модификация с новыми эксплуатационными свойствами (например, с автоматической системой планировки).

 Технические характеристики автогрейдеров приведены в табл.1.



Таблица 1

 Технические характеристики автогрейдеров

Показатели

Значения показателей для автогрейдеров



ДЗ-80

ДЗ-99А

ДЗ-122

 ДЗ-122А



ДЗ-180

 ДЗ-180А

ДЗ-200

ДЗ-98В

 ДЗ-98В.1

Тип автогрейдера



Легкий



Средний

Тяжелый

Масса, кг

8000

9700

14600, 14373



13500

15000

19500, 20000

Длина грейдерного отвала, мм

3040

3040

3740, 3724

3740

3860

4270

Высота грейдерного отвала, мм

500

500

630, 620

620

630

740, 720

Угол резания, град

30-70

20-70

30-70

30-70

30-70

30-70

Угол срезаемого откоса, град

0-90

0-90

0-90

0-90

0-90

0-90

Боковой вынос, мм

-

700

800

800

2500

1050

Мощность двигателя, кВт

57,4

66

99

99

125

198

Скорость передвижения, км/ч:

 рабочая

3

3,5

3

3

3

3,5

транспортная

30

38,1

43

43

30

47

Тип трансмиссии



Механическая

Гидромеханическая

Механическая



Дополнительное рабочее оборудование

Бульдозер, кирковщик, рыхлитель

Кирковщик, рыхлитель

Система автоматики



-

Профиль-10

-

Профиль-30



Профиль-20

Габаритные размеры, мм:

длина

7400

9200

10570, 9450

9800

10900

10320, 10620



ширина

2350

2500

250

2500

2500

3020

высота

2700

3500

3550, 3500

3800

3800

3950

 Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по материалам,

предоставленным к.т.н. Демьяновым А.А. (ВИТУ)
