АВТОГРЕЙДЕРЫ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В, ДЗ-98В.1

Автогрейдеры ДЗ-176, ДЗ-185- ОКП 4814110000; ТУ 22-053-111-90; ОК N 4.01.102 - (рис.1) специальные и предназначены для строительства, содержания и ремонта дорог местного значения.



АВТОГРЕЙДЕРЫ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В, ДЗ-98В.1

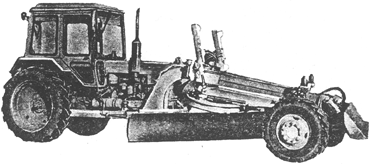

Рис.1. Автогрейдеры ДЗ-176, ДЗ-185

 Автогрейдеры выпускаются следующих модификаций:

 ДЗ-176 (базовая модель) на тракторе МТЗ-80 с низкой кабиной;

 ДЗ-176-1 на тракторе МТЗ-80 с высокой кабиной;

 ДЗ-176-2 на тракторе ЮМЗ-6АКЛ;

 ДЗ-185 (базовая модель) на тракторе МТЗ-80А;

 ДЗ-185-1 на тракторе МТЗ-82А.

 Особенностью автогрейдеров является то, что передний мост шарнирно соединен с рамой автогрейдеров. Это обстоятельство обеспечивает поперечное качание моста, постоянное соприкосновение всех колес с грунтом и планировочную способность.



Автогрейдер ДЗ-122Б- ОКП 4814120274; ГОСТ 28512-90; ОК N 4.01.72 - (рис.2) предназначен для постройки земляного полотна грунтовых дорог, смешивания грунтов с добавками и вяжущими материалами на полотне дороги, ремонта и содержания дорог и обочин и для очистки дорог от снега.

АВТОГРЕЙДЕРЫ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В, ДЗ-98В.1

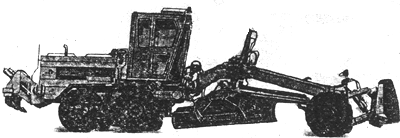

Рис.2. Автогрейдер ДЗ-122Б

 Автогрейдер ДЗ-122Б (базовая модель) имеет шарнирно сочлененную раму и гидромеханическую трансмиссию; модификация ДЗ-122Б-2 оборудуется системой автоматической стабилизации положения отвала Профиль-30-8. Автогрейдер является самоходной машиной с тремя осями: две - ведущие, одна - управляемая.

 Основным рабочим органом автогрейдера является грейдерный отвал, дополнительными - бульдозерный отвал и кирковщик.



Автогрейдер ДЗ-180- ОКП 4814120322; ТУ 22-053-110-91; ОК N 4.01.96 - (рис.3) оборудован жесткой рамой и механической коробкой передач, а также дополнительным рабочим оборудованием: бульдозерным отвалом и кирковщиком.

АВТОГРЕЙДЕРЫ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В, ДЗ-98В.1

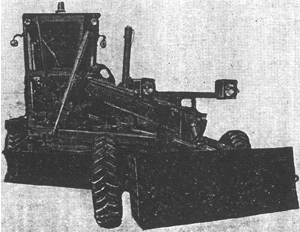

Рис.3. Автогрейдер ДЗ-180

 Модификация ДЗ-180-3 с шарнирно сочлененной рамой и гидромеханической коробкой передач, что увеличивает маневренность и проходимость машины.



Автогрейдеры ДЗ-98В, ДЗ-98В.1- ОКП 4814150016, 4814150019; ТУ 22-067-61-91; OК N 4.01.101 - (рис.4) предназначен для выполнения энергоемких земляных работ большого объема в тяжелых дорожных условиях.



АВТОГРЕЙДЕРЫ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В, ДЗ-98В.1

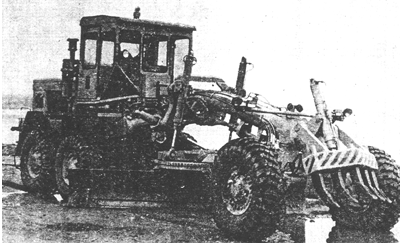

Рис.4. Автогрейдер ДЗ-98В



 На автогрейдерах установлены дизели ЯМЗ-240Г (ДЗ-98В) и ЯМЗ-8482.10 (ДЗ-98В.1) с электрофакельным устройством, облегчающим пуск в холодный период.

 Автогрейдеры используются в различных климатических условиях при температуре окружающего воздуха от -40 до 40 °С.

 Технические характеристики автогрейдеров приведены в таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОГРЕЙДЕРОВ ДЗ-176, ДЗ-185, ДЗ-122Б, ДЗ-180, ДЗ-98В.1

Наименование параметров

Модель

ДЗ-176, ДЗ-185

ДЗ-122Б

ДЗ-180

ДЗ-98В, ДЗ-98В.1



Класс

легкий, специальный



160 средний

250 тяжелый



Двигатель, базовый трактор:

тип

пневмоколесный

дизель

дизель

дизель

модель

МТЗ-80; МТЗ-80А

А-01МС или А-01М



А-01М

ЯМЗ-240 Г, ЯМЗ-8482.10



мощность, кВт

55,14; 75

99

100

198,5

Трансмиссия

-

гидромеханическая



механическая

механическая

Скорость движения, км/ч

33,39; 30,35



43

40

47

Колесная схема

-

1x2x3



1x2x3

1x3x3

База, мм

-

5830



5800

6000

Дорожный просвет, мм

-

350

350

395

Колея, мм

-

2000



2000

2542; 2422

Обозначение шин

-

14.00-20

370-508

16.00-24

Радиус поворота, м

-

-

8

18

Управление

гидрообъемное



гидравлическое

гидравлическое

гидравлическое

Рама:

тип

жесткая

шарнирно сочлененная



шарнирно сочлененная

жесткая

угол складывания полурам, град.

-

30

20

-

Рабочее оборудование:

грейдерный отвал:

тип

полноповоротный



полноповоротный



полноповоротный

полноповоротный

длина, мм

340

3744

3740

4270

высота, мм

500

632

620

740

угол резания, град.

30-70

30-70

30-70

30-70

угол срезаемого откоса, град.

50; 45

0-90

0-90

0-90

боковой вынос в обе стороны относительно тяговой рамы, мм

1400; 1000

800

800

1050

опускание ниже опорной поверхности, мм

300

350

250

500

бульдозерный отвал:

тип

неповоротный



неповоротный



неповоротный



-

длина, мм

2200; 2130

2475

2475

-

высота, мм

500

860

840

-

опускание ниже опорной поверхности, мм

50

50

50

-

угол резания, град.

50

50

50

-

Кирковщик:

ширина киркования, мм

-

1366

1300

1165

глубина киркования, мм

-

300

250

250

число зубьев

-

3

3

5

Габаритные размеры, мм:

длина

7360

10570

9800

10320

ширина

2375

2500

2500

3020

высота

2800

3550

3450

3950

Масса, кг

5800

14600

12500

19500

ИЗГОТОВИТЕЛИ

АО Брянский арсенал

Орловский завод дорожных машин ПО Автогрейд

АО Брянский арсенал

АО Челябинский завод дорожных машин

им. Колющенко







Электронный текст документа

 подготовлен ЗАО Кодекс и сверен по:

 М.: АО МАШМИР, 1994
