// //
Дом arrow Стекло arrow ПРИМЕНЕНИЕ СТЕКЛА В СТРОИТЕЛЬСТВЕ arrow Характеристика листового стекла различного ассортимента
Характеристика листового стекла различного ассортимента

 Производство стекла любого вида слагается из следующих технологических процессов: подготовка сырьевых компонентов - кварцевого песка, соды или поташа, мела, известняка или доломита - главных материалов и различных вспомогательных материалов - добавок, красителей, ускорителей варки, осветлителей и др.; составление шихты, варка стекломассы, ее охлаждение (студка), формование изделий и их отжиг и при необходимости - закалка, химическая, механическая обработка.

 Несмотря на то, что стекло как искусственный материал используется человеком свыше 6 тыс. лет, машинный способ вертикального вытягивания листового стекла был изобретен бельгийским инженером Э. Фурко лишь в 1902 г., а в 1913 г. этот способ был реализован в промышленности.

 Наибольшее количество стекла (свыше 50%) в мире вырабатывается в виде листового стекла.

 Листовым стекломназываются изделия из стекла, вырабатываемые в виде плоских листов, толщина которых мала по отношению к длине и ширине. В соответствии с разными способами формования (выработки) листовое стекло бывает тянутое, прокатное и полированное. Ассортимент листового стекла, вырабатываемого стекольной промышленностью, весьма разнообразен, что можно видеть из следующей классификации (рис.2), предложенной авторами.



Характеристика листового стекла различного ассортимента

 Рис.2. Классификация листового стекла

 Листовое стекло служит для остекления оконных и дверных проемов, фонарей верхнего света и витрин, а также является исходным материалом для стеклопакетов, стевита и стемалита.

 Оконное стекло- бесцветное прозрачное тянутое листовое стекло с гладкими поверхностями.

 Основными требованиями, предъявляемыми к оконному стеклу, являются высокая светопрозрачность (в зависимости от толщины от 84 до 87%), достаточная механическая прочность, высокая химическая стойкость, минимальные неровности на поверхности (полосность или волнистость), минимальное содержание инородных включений (пузыри и др.). В соответствии с ГОСТ 111-2001 оконное стекло поставляется заводами заказчику в виде мерного стекла, листы которого имеют ширину в пределах 400...1600 мм, длину 400...2200 мм и толщину 2...6 мм (табл.5). Заводы изготавливают около 30 размеров мерного стекла с интервалом по длине и ширине через 25 мм.



Таблица 5

 Характеристики листового строительного стекла

Стекло

Толщина стекла, мм

Отклонения по толщине, мм

Ширина и длина листов, мм

Отклонения по линейным размерам, мм

Свето - пропускание, %

минимальная

максимальная

Оконное

2

-0,1

 +0,2

400x400

700x1250

+2

 -3

87

2,5

-0,1

 +0,2

400x500

750x1450

87

3

+0,2

 -0,2

400x500

1000x1800

85

4

+0,2

 -0,3

400x500

1200x2200

85

5

+0,2

 -0,3

400x500

1600x2200

84

6

+0,4

400x500

1600x2200

84

Витринное

неполированное

6,5-8

+0,5

 -0,5

2350x1950

3000x4000

+5

 -5

84

полированное

6,5-7

+0,3...+0,5

 -0,3...-0,5

2350x1950

4450x2950

+5

 -5

84

Узорчатое

3-6,5

-

400x400

1200x1800

+3

 -3

40...60

Армированное

бесцветное

5,5

+0,7

 -0,7

300x500

1400x1800

+3

 -3

60

цветное

6

+1

300x600

800x1500

+3

 -3

-

 Витринное стекло,как и оконное, бесцветно и прозрачно и отличается от оконного большими размерами. Полированное витринное стекло применяют для остекления витрин и больших световых проемов в торговых и общественных зданиях. Его вырабатывают неполированнымв соответствии с ГОСТ 7380-77 и полированным(ГОСТ 13454-77). Полированное витринное стекло используют в строительстве первоклассных и уникальных зданий. Размеры и требования к полированному стеклу приведены в табл.5.

 Высококачественное тянутое полированное стеклоподвергают упрочнению закалкой (сталинит) или изготавливают в виде многослойного стекла (триплекс) с одной или несколькими органическими прослойками и используют для остекления автомобилей, самолетов, железнодорожного транспорта, судов, а также для других целей.

 Мебельное стекло- преимущественно прозрачное листовое неполированное или полированное стекло по ГОСТ 6799-2005. Толщина листов стекла - З...9мм, длина - 300...1800 мм, ширина - 800. ..600 мм. Оно может быть также цветным или узорчатым.

 Зеркальное стекло- прозрачное листовое стекло толщиной 4...7,6 мм, высококачественное, тянутое, полированное или полученное флоат - способом (на поверхности расплавленного олова). Оно предназначено для изготовления зеркал, главным образом мебельных.

 Безопасные и упрочненные листовые стекла.Безопасными называют такие стекла, которые при разбивании от удара не дают острых осколков. К безопасным относят армированное, закаленное и безосколочное многослойное стекло.

 Армированное стекло- это листовое стекло, внутри которого параллельно плоскости поверхности проложена металлическая сетка (рис.3).



Характеристика листового стекла различного ассортимента

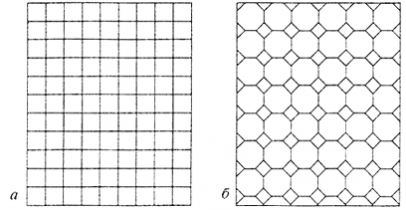

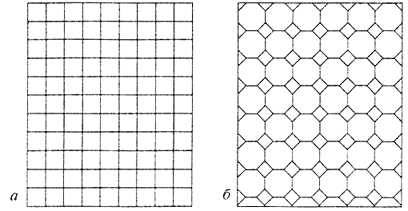

 Рис.3. Типы металлических сеток для армирования стекла:



а- сварная с квадратными ячейками; б- крупная с шестиугольными ячейками

 Армированное стекло относится к группе безопасных стекол, так как его разрушение не дает падающих (отскакивающих) осколков. Это позволяет применять его для устройства фонарей промышленных зданий и остекления помещений с повышенными требованиями к безопасности и огнестойкости остекления.

 В соответствии с ГОСТ 7481-78 армированное стекло выпускается длиной от 800 до 2000 мм, шириной от 400 до 1600 мм и толщиной 5,5 мм для бесцветного и 6 мм для цветного стекла.

 Армированное стекло изготовляется также и узорчатое.

 Металлическая сетка для армированного стекла должна применяться из обработанной проволоки со светлой поверхностью из малоуглеродистой стали.

 Закаленное стеклопредставляет собой стекло, подвергнутое специальной термической обработке - закалке,в результате чего в объеме стекла возникают равномерно распределенные внутренние напряжения, которые и обусловливают значительное улучшение его свойств.

 Главным свойством закаленного стекла, отличающим его от отожженного, является повышенная механическая прочность. При степени закалки, достигаемой в промышленных условиях 2...4 N/см при толщине листа 4,5 мм и больше, предел прочности стекла достигает 250 МПа, т.е. более чем в 5 раз выше, чем у отожженного стекла. При этом упругость закаленного стекла, характеризуемая стрелой прогиба, возрастает в 4...5 раз. Работа разрушения закаленного стекла при испытании на удар возрастает в 8 раз: при толщине 5 мм оно выдерживает удар стальным шаром массой 800 г с высоты более 1200 мм, в то время как отожженное - только с высоты около 150 мм.

 Наибольшей особенностью закаленного стекла является безопасный характер его разрушения - с образованием мелких осколков с тупыми нережущими краями. Термостойкость закаленного стекла повышается с 60...70 до 175°С, в 2...3 раза увеличивается электропроводность, наблюдается небольшое снижение плотности и ТКЛР.

 Оптические свойства (светопропускание, светостойкость), а также теплофизические - теплостойкость и морозостойкость - после закаливания практически не изменяются.



Закаленное листовое стекло получают двух видов - плоское и гнутое - и широко применяют для остекления скоростного транспорта. В строительстве применяют крупногабаритные панели размером 1200...2500 мм: двери, перегородки, ограждения, полы, потолки. При этом такие панели могут быть прозрачными или непрозрачными (матовыми, узорчатыми, тушеными, эмалированнымии). Закаленные крупногабаритные окрашенные стеклопанели получили название стемалита.

 Безосколочное многослойное стеклосостоит из нескольких листов стекла, прочно склеенных между собой прозрачной эластичной пленкой органического происхождения.

 Наибольшее распространение получило безосколочное трехслойное стекло триплекс,представляющее собой трехслойное листовое изделие, состоящее из двух наружных листов силикатного стекла, скрепленных между собой по всей площади третьим внутренним слоем, состоящим из прозрачной эластичной пленки.

 Сочетание хрупкого стекла с эластичной прокладкой обусловливает основное свойство трехслойного стекла: при его разрушении от механического удара или от резкого перепада температур (теплового удара) все части стекла остаются приклеенными к гибкой промежуточной прокладке.

 Современное безопасное стекло выпускается на основе сырого флоат-стекла. С помощью закалкиили ламинированияэто стекло становится безопасным с прочностью, во много раз превышающей прочность обычного стекла.

 Ламинирование -метод, при котором листы стекла и расположенная между ними пленка из бутафоль-поливинилбутерали (ПВБ) в процессе сжатия соединяются между собой под воздействием высокой температуры и вакуума. В результате этого получается безопасное стекло,выдерживающее высокие механические нагрузки, пожаростойкое и высококачественное по оптическим свойствам.

 Безопасное стекло применяется в зданиях и сооружениях. Это:

 стекла фасадов;

 стекла для светопрозрачных перекрытий;

 окна, кровельные и стеклянные двери;

 остекление балконов;

 перильные остекления;

 теплицы и оранжереи;

 дверные и промежуточные стены;

 стеклянные дверцы и полки для мебели;

 душевые стенки и кабины;

 стекла для телефонных будок;

 панорамные лифты и стекла для лифтов;

 стекла для киосков;

 остекление спортивных помещений;

 остекление подводных построек;

 стекла с обогревом;

 особые безопасные стекла.





Контакты

115419, г. Москва, ул. Шаболовка, д. 34, стр. 3.



Просьба заранее предупредить о приезде, т.к. специалисты распределены по объектам




info@masterbetonov.ru




ООО «Стройсервис» работает на рынке строительного производства c 1992 года.
Основной ценностью для нашей компании являются клиенты, поскольку единственный реальный актив компании — это люди, удовлетворенные нашей работой, которые еще раз захотят воспользоваться нашими услугами. Мы стремимся сделать своих клиентов своими партнерами.
